최근 DC-DC 컨버터 개발 과정에서 주파수 응답과 과도 응답 등 컨버터의 동작 특성을 정밀하게 측정하고 분석하려는 요구가 증가하고 있습니다. 이러한 특성 평가는 전원 공급 장치의 안정성과 성능을 확인하기 위한 중요한 과정입니다.
이번 콘텐츠에서는 전력 변환기의 AC 및 DC 성능을 분석할 수 있는 저비용·고성능·소형 측정 도구인 ADI의 LTpowerAnalyzer를 소개합니다.
전원 설계 평가를 위한 휴대용 분석 도구
DC-DC 컨버터의 피드백 루프 이득과 주파수 응답을 확인하려면 일반적으로 보드 플롯(Bode Plot) 측정이 필요합니다. 그러나 이를 위한 기존 계측 장비는 가격이 높고 부피가 커, 개발 환경에 따라 도입하거나 활용하기 어려울 수 있습니다.

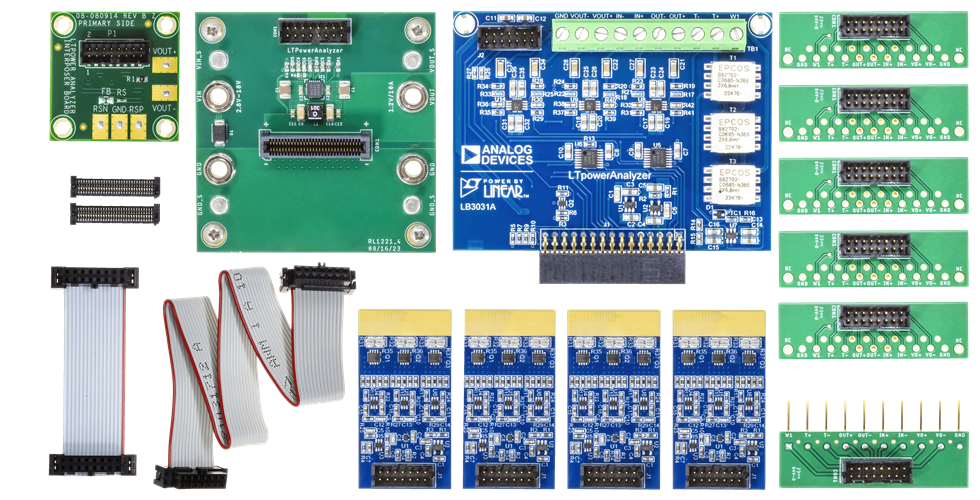

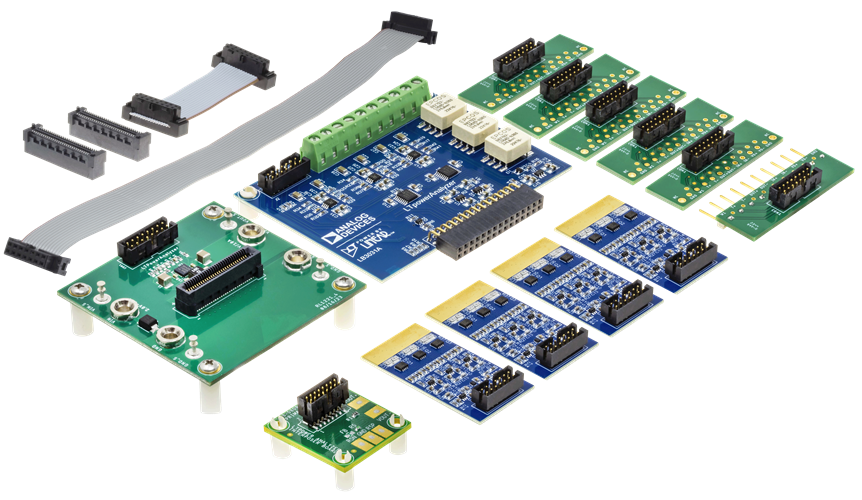

LTpowerAnalyzer는 이러한 부담을 줄일 수 있도록 설계된 휴대용 전력 변환기 테스트 및 측정 시스템입니다. 소프트웨어와 하드웨어가 결합된 올인원 도구로, 전원 공급 장치의 설계를 평가하고 다양한 동작 특성을 분석할 수 있습니다.
특히 고가의 대형 실험 장비를 사용하기 어려운 환경에서도 전력 변환기의 주요 성능을 편리하게 측정할 수 있어, 개발 비용과 시간을 줄이고 특성 평가의 효율성을 높이는 데 도움이 됩니다.
주파수 응답부터 출력 임피던스까지 하나의 도구로 측정
LTpowerAnalyzer는 전력 변환기 하드웨어의 AC 및 DC 성능을 분석할 수 있도록 다음과 같은 주요 측정 기능을 제공합니다.
| 보드 플롯을 활용한 주파수 응답 측정 과도 응답 플롯 측정 출력 임피던스 측정 전원 공급 장치의 설계 평가 및 특성 분석 |
1A, 10A, 50A, 100A의 네 가지 전류 프로브를 활용하여 다양한 조건에서 과도 응답을 측정할 수 있습니다. 각 전류 프로브는 정지된 공기 중에서 최대 8W의 DC 부하로도 사용할 수 있습니다.
또한 USB 전원 공급 방식을 지원하며, ADALM2000과 호환됩니다. 사용자 친화적인 인터페이스와 하드웨어·소프트웨어 설명서도 제공되어 전원 공급 장치의 설계 평가와 측정 환경을 보다 편리하게 구성할 수 있습니다.
LTpowerAnalyzer의 주요 특징
LTpowerAnalyzer는 전력 제품을 설계하고 평가하는 하드웨어 엔지니어에게 다음과 같은 이점을 제공합니다.
| 저비용·고성능·소형의 올인원 분석 도구 주파수 응답, 과도 응답 및 출력 임피던스 측정 지원 휴대가 편리한 컴팩트한 설계 USB 전원 공급 및 ADALM2000 호환 네 가지 전류 프로브를 활용한 과도 응답 측정 사용자 친화적인 인터페이스 제공 개발 시간 단축 및 측정 비용 절감 전력 변환기 특성 평가의 편의성 향상 다양한 전력 제품의 설계와 평가에 활용 |
전력 제품은 컴퓨터, 자동차, 산업 장비 등 다양한 분야에서 사용되고 있습니다. LTpowerAnalyzer 역시 특정 애플리케이션에 한정되지 않고, 여러 분야의 전력 제품을 평가하고 특성을 분석하는 실험실용 도구로 활용할 수 있습니다.
개발 중인 전력 변환기의 주파수 응답과 과도 응답을 확인하거나 출력 임피던스를 측정해야 할 때 유용하며, 기존의 크고 고가인 계측 장비를 사용하기 어려운 개발 환경에서도 실용적인 측정 솔루션을 제공합니다.
저렴하고 컴팩트한 전력 분석 솔루션
전력 변환기의 안정성과 성능을 확인하기 위해서는 정확한 측정과 분석이 필요합니다. 하지만 필요한 계측 장비의 가격과 크기는 개발 환경을 구성하는 데 부담이 될 수 있습니다.
ADI LTpowerAnalyzer는 저비용, 고성능, 뛰어난 휴대성을 바탕으로 이러한 부담을 줄여주는 전력 설계 평가 및 특성 분석 도구입니다. 주파수 응답, 과도 응답, 출력 임피던스 등 전력 변환기의 주요 특성을 하나의 시스템으로 측정할 수 있어, 효율적인 제품 개발과 성능 검증을 지원합니다.
