4채널, 고속, 저전력, 3kVRMS 및 3.75kVRMS 디지털 아이솔레이터
산업용 고속 저전력 디지털 아이솔레이터
특징
고속 디지털 신호용 신뢰성 있는 전류 아이솔레이션
- 최대 200Mbps의 데이터 속도
- 연속 445VRMS 견딤(VIOWM)
- 3.75kVRMS 전압 견딤, 60초 지속(VISO), 내로우 SOIC 패키지
- 3kVRMS 전압 견딤, 60초 지속(VISO), QSOP 패키지
- GNDA와 GNDB 간 ±10kV 서지 견딤, 파형 1.2/50μs, 내로우 SOIC 패키지
- GNDA와 GNDB 간 ±7.5kV 서지 견딤, 파형 1.2/50μs, QSOP 패키지
- 높은 CMTI (50kV/μs, typical)
저전력 소모
- 1Mbps에서 채널당 1.1mW, VDD = 3.3V
- 100Mbps에서 채널당 3.5mW, VDD = 1.8V
광범위한 응용을 지원하는 옵션
- 2종 데이터 속도 (25Mbps, 200Mbps)
- 3종 채널 방향 구성
- 2종 출력 기본 상태 (High/Low)
- 2종 패키지 (내로우 SOIC, QSOP)
추가 상세 정보
MAX14430–MAX14432는 빠르고 저전력의 4채널 디지털 전류 아이솔레이터로, Maxim의 독자적인 공정 기술을 사용한다. 이 부품들은 다른 전원 도메인 간에 디지털 신호를 전달하면서도, 1.8V 전원에서 1Mbps 동작 시 채널당 소비 전력이 0.58mW에 불과하다. MAX14430–MAX14432의 아이솔레이션 정격은 QSOP 패키지에서 3kVRMS, 내로우 SOIC 패키지에서 3.75kVRMS이며, 60초간 지속된다. 5kVRMS 아이솔레이션이 필요한 응용에는 MAX14434–MAX14436을 참조한다.

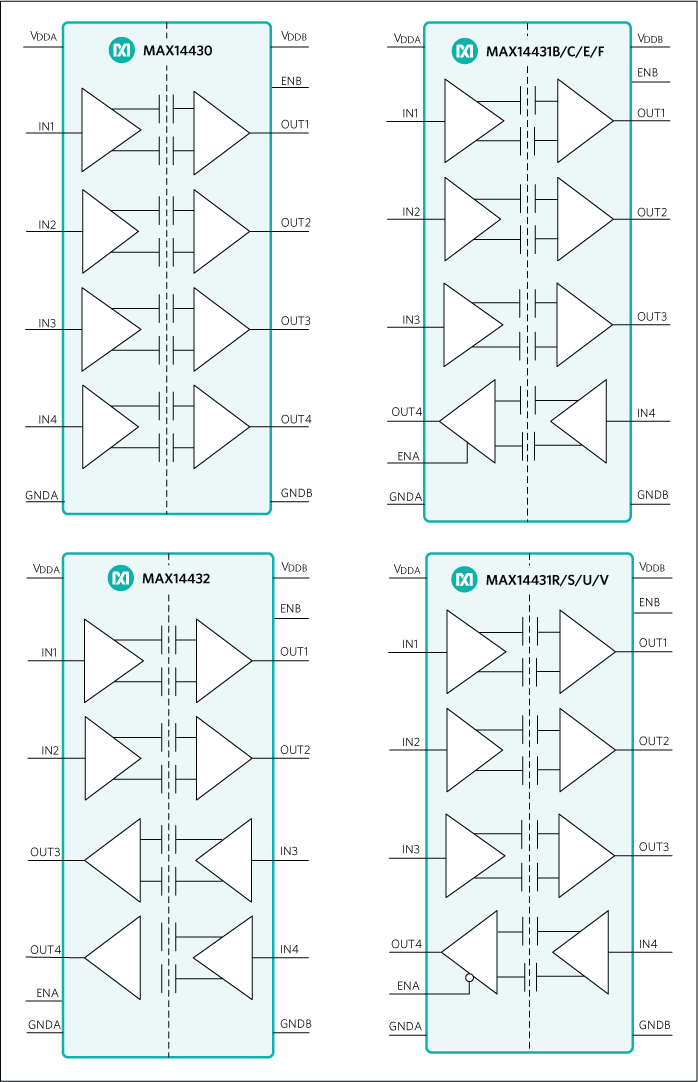

MAX14430–MAX14432 시리즈는 SPI, RS-232, RS-485 및 디지털 I/O 응용을 포함하여, 어떤 4채널 설계에도 적합하도록 모든 세 가지 단방향 채널 구성을 제공한다. MAX14431R/S/U/V는 A측 출력이 active-low enable 방식으로, SPI 공통 버스의 포트를 아이솔레이션하는데 적합하며, /CS 신호로 아이솔레이터의 MISO 신호를 직접 enable 할 수 있다. 시리즈의 다른 모든 기기는 전통적인 active-high enable을 갖는다.
최대 데이터 속도는 25Mbps 또는 200Mbps이며, 출력은 기본 high 또는 기본 low 상태를 선택할 수 있다. 기본값은 input이 전원이 꺼지거나 오픈일 때 output이 나타내는 상태이다. 각 옵션의 접미사에 대한 정보는 주문 정보 및 제품 선택 가이드를 참조. 양측의 독립된 1.71V~5.5V 전원으로 인해 레벨 시프터로도 사용할 수 있다.
MAX14430–MAX14432는 16핀 내로우 SOIC 패키지(크리프 거리 4mm)와, 크리프 거리 및 전기적 간격 4mm를 갖춘 소형 16핀 QSOP 패키지로 제공된다. SOIC 패키지 재료의 최소 CTI는 600으로, 크리프 거리 표에서 그룹 I 등급이다. QSOP 패키지 재료의 최소 CTI는 400으로, 그룹 II 등급이다. 모든 부품의 동작 온도 범위는 -40°C ~ +125°C이다.
응용
- 배터리 관리
- 산업 자동화를 위한 필드버스 통신
- RS-485/RS-422, CAN 아이솔레이션
- 아이솔레이티드 SPI 인터페이스
- 의료 시스템
