특징
다채널 아날로그/바이너리 입력의 신뢰성 있는 검출 구현
- SSOP 패키지는 3.5kVRMS 아이솔레이션 60초(VISO) 견딤
- 와이드 SOIC 패키지는 5kVRMS 아이솔레이션 60초(VISO) 견딤
- 20핀 또는 28핀 SSOP 패키지에서 5.5mm 크리프 거리 및 간격
- 16핀 와이드 SOIC 패키지에서 8mm 크리프 거리 및 간격
- 그룹 II CTI 패키지 재질
고도의 통합으로 BOM 및 PCB 공간 절감
- 필드 사이드 자가 전원 공급, 통합 DC-DC 전원
- 12비트, 채널당 20ksps ADC
- 채널별 프로그래머블 임계값 비교기
- 데이터 및 DC-DC 전원 아이솔레이션
- 통합 1.8V 레퍼런스
시스템 '업타임' 증가 및 시스템 설계와 유지보수 간소화
- 필드 사이드 ADC 기능 진단
- 필드 사이드 연속 전력 모니터링
- 통신 시스템 자가 진단
유연한 제어 및 인터페이스
- 프로그래머블 입력 임계 상/하한 및 프로그래머블 히스테리시스 가능
- 최고속 응답을 위한 비교기 출력(COUT_) 핀
- CRC 옵션이 있는 SPI 인터페이스
- 정밀 내부 레퍼런스 ±1%(typ)
- -40°C ~ +125°C 동작 온도 범위
추가 상세 정보

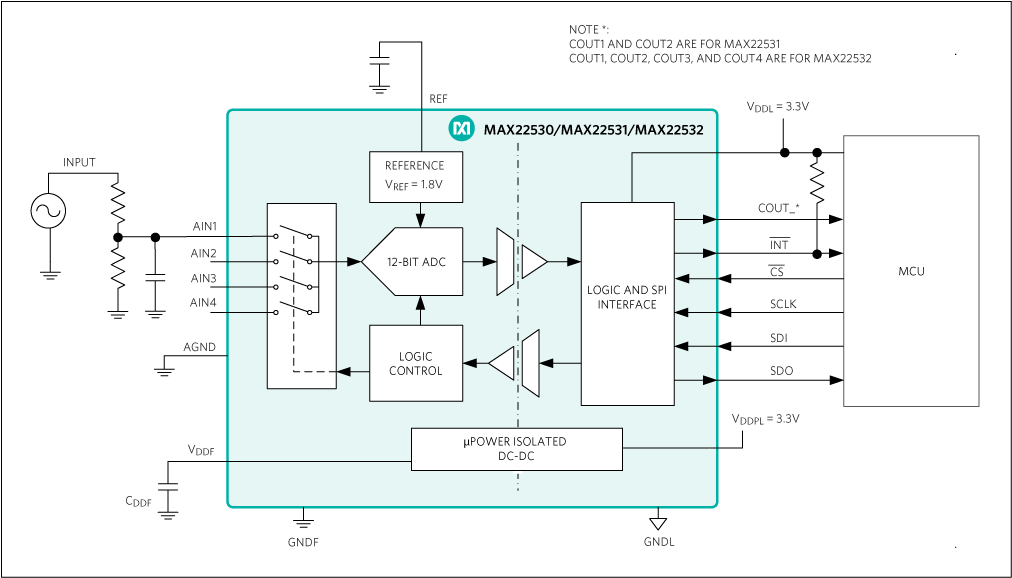

MAX22530–MAX22532는 MAXSafe™ 제품군의 전류 아이솔레이션 4채널 멀티플렉싱 12비트 ADC이다. 통합 아이솔레이션 DC-DC 컨버터는 입력 신호가 없어도 필드 사이드 진단을 가능하게 하며, 모든 필드 사이드 회로에 전력을 공급한다.
MAX22530–MAX22532 시리즈는 아이솔레이션 배리어를 통해 필드 사이드 입력 전압을 연속적으로 디지털화하여, 데이터를 디바이스의 로직 사이드로 전송하고, 입력 전압 크기를 프로그래머블 임계값과 비교한다. 12비트 ADC 코어의 샘플링 속도는 채널당 20ksps(typ)이다. ADC 데이터는 SPI 인터페이스를 통해 직접 또는 필터링 후 획득할 수 있다. 필터링은 설정에 따라 최근 4개의 판독값을 평균한다.
각 input에는 프로그래머블 상/하한 임계값을 갖춘 비교기가 있으며, 어떤 input이 모드 기반 설정 전압을 초과하면 인터럽트를 트리거한다. 디지털 입력 모드에서, 입력 전압이 상한 임계값을 초과하면 비교기 출력 핀(COUT_)은 High가 되고, 하한 임계값 미만이면 Low가 된다. 필터링이 비활성화되면, 비교기의 입력 변화에 대한 typical 응답 시간은 75μs 미만이다. 필터링이 활성화되면, 비교기는 최근 4개의 ADC 판독값에 대한 이동 평균을 사용한다.
MAX22530은 16핀 와이드 SOIC 패키지를 사용하며, 8mm 크리프 거리 및 전기 간격과 5kVRMS 아이솔레이션을 제공한다. 20핀 SSOP 패키지의 MAX22531과, 28핀 SSOP 패키지의 MAX22532는 모두 5.5mm 크리프 거리 및 간격과 3.5kVRMS 아이솔레이션을 제공한다. 모든 패키지 재질의 최소 CTI는 400으로, 크리프 거리 표에서 그룹 II 등급이다.
모든 부품의 동작 온도 범위는 -40°C ~ +125°C이다.
응용
- 고전압 바이너리 입력
- 변전소 자동화
- 배전 자동화
- 프로세스 자동화
- 모션 컨트롤
