【제품 소개】MAX22200은 솔레노이드 밸브와 모터 드라이버를 제어합니다.

36V, 1A 8채널 통합 시리얼 제어 솔레노이드 및 모터 드라이버

업계 유일의 독립 하프 브리지 제어 기능을 갖춘 8채널 솔레노이드 드라이버, 50% 이상의 전력 절감 가능

제품 상세

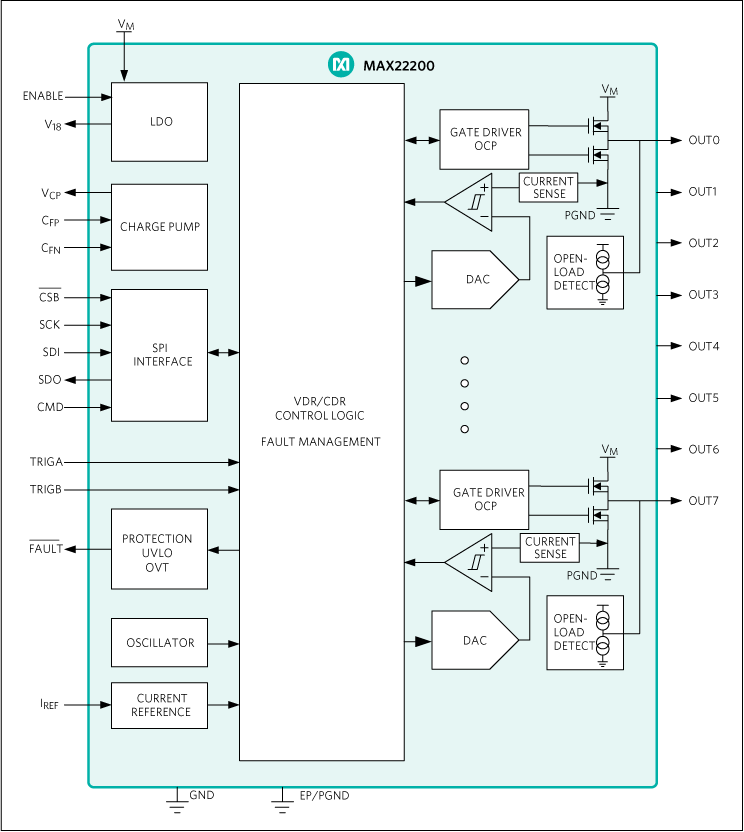

MAX22200은 8채널 36V 시리얼 제어 솔레노이드 드라이버이다. 각 채널은 200mΩ(typ) 저임피던스 풀-풀 출력 스테이지를 가지며, 싱크 및 소스 구동 능력과 최대 1A RMS의 구동 전류를 지원한다. 데이지 체인 구성이 가능한 시리얼 인터페이스(SPI)를 통해 각 채널을 개별적으로 제어할 수 있다.

디바이스 하프 브리지는 로우 사이드 드라이버 또는 하이 사이드 드라이버로 구성할 수 있다. 또한, 하프 브리지 페어를 병렬로 연결하여 구동 전류를 두 배로 늘리거나, 풀 브리지로 구성하여 최대 4개의 래칭 밸브(바이 스테이블 밸브) 또는 4개의 브러시 DC 모터를 구동할 수 있다.

두 가지 제어 방식을 지원한다: 전압 구동 조절(VDR)과 전류 구동 조절(CDR). VDR에서, 디바이스는 출력 PWM 전압을 제공하며, 듀티 사이클은 SPI를 통해 프로그래밍된다. 주어진 전원 전압과 솔레노이드 저항에서, 출력 전류는 프로그래밍된 듀티 사이클에 비례한다. CDR에서는, 내부 통합 무손실 전류 감지(ICS) 회로가 출력 전류를 감지하고, 내부 프로그래머블 기준 전류와 비교한다.

솔레노이드 구동 응용에서 최적의 전력 관리를 실현하기 위해, 각 채널에 대해 이니셜 드라이브 레벨(IHIT), 홀드 드라이브 레벨(IHOLD), 이니셜 드라이브 시간(tHIT)을 개별적으로 구성할 수 있다.

MAX22200은 완전한 보호 및 진단 기능을 갖추고 있다. 여기에는 과전류 보호(OCP), 온도 셧다운(TSD), 언더볼티지 락아웃(UVLO), 오픈로드 감지(OL), 플런저 모션 감지(DPM)가 포함된다. 폴트 인디케이터 핀(로우 액티브 FAULT)은 폴트 이벤트를 신호로 제공하고, 진단 정보는 FAULT 레지스터에 저장된다.

유연한 사용, 시리얼 인터페이스 제어, 높은 효율, 소형 패키지 덕분에, MAX22200은 낮은 전력 소비와 높은 채널 수 솔레노이드 드라이버 응용(밸브 제어, 릴레이 제어 등)에 특히 적합하다.

MAX22200은 5mm x 5mm, 32핀 TQFN 소형 패키지를 사용하며, 동작 온도 범위는 -40°C ~ +85°C이다.
