향상된 D 클래스 앰프, 통합형 다이나믹 스피커 매니지먼트
업계 최고 수준의 전력 소모로 마이크로 스피커의 잠재력을 발휘 – 2.5배 음량과 더 깊은 저음을 실현
특징
외부 부품 없이 통합된 스피커 전류 및 전압 감지
통합 프로그래머블 10V 부스트 컨버터
- 바이패스 모드
- 트래킹 포함
통합 다이나믹 스피커 매니지먼트
- 열 보호
- 스트로크 보호
- 저주파 확장
- 8밴드 파라메트릭 이퀄라이저
- 다이나믹 레인지 컴프레션
- 인지 전력 감소
- 버저 억제
- 스테레오 베이스 매니지먼트
초저 노이즈 플로어
- 10μV 출력 노이즈
- 116dB 다이나믹 레인지
저왜곡 — 0.01% THD+N
1% THD+N 출력 전력, VVBAT = 4.3V
- 5.1W @ 8Ω
- 5.1W @ 4Ω
10% THD+N 출력 전력, VVBAT = 4.3V
- 6.2W @ 8Ω
- 6.2W @ 4Ω
시스템 효율
- 82% @ 1.2W, 8Ω 부하, VVBAT = 3.7V
- 86% @ 0.45W, 8Ω 부하, VVBAT = 3.7V
다이나믹 스피커 출력 FET 조절
2.65V ~ 5.5V 배터리 전압 범위
I²S/16채널 TDM 및 I²C 인터페이스
D 클래스 슬루레이트 제어로 필터리스 동작 가능
고급 파워 다운 보호 메커니즘
Click-and-Pop 소음 억제
신뢰성 있는 단락 및 열 보호
공간 절약형 30볼 WLP 패키지 (2.468mm x 2.968mm, 0.5mm 피치) 또는 36볼 WLP 패키지 (2.418mm x 2.608mm, 0.4mm 피치)
추가 세부 정보

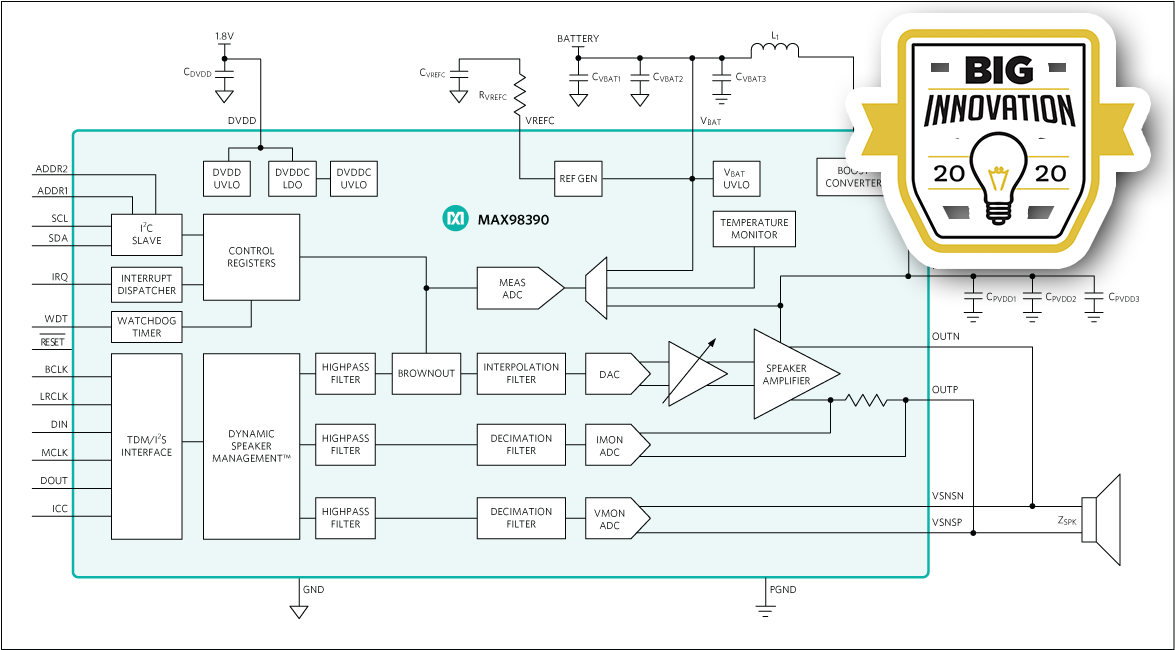

MAX98390은 부스트 컨버터, 다이나믹 스피커 매니지먼트(Dynamic Speaker Management™), FET 조절을 통합한 고성능 모노 D 클래스 DSM 스마트 앰프로, 낮은 출력 전력에서도 높은 효율을 실현한다.
최대 부스트 컨버터 출력 전압은 배터리 전압이 2.65V까지 낮아진 상태에서도 6.5V~10V 범위에서 0.125V 단위로 프로그래밍 가능하다. 부스트 컨버터는 바이패스 모드를 지원하여 정지 전류를 낮추고 중간 전력 효율을 높이며, 자동으로 출력 전압을 조절하여 최대 효율을 제공하는 엔벨롭 트래킹을 지원한다. 부스트 전원은 4Ω 부하에서 THD+N이 10%일 때 6.2W까지 출력을 효율적으로 증가시킨다.
통합 IV 센서와 다이나믹 스피커 매니지먼트는 더 큰 볼륨과 풍부한 오디오를 구현하면서 스피커 손상을 방지하고 음질을 향상시킨다.
PCM 인터페이스는 I²S, Left-Justified, 16채널 TDM 포맷을 지원하며, I²C를 통해 슬레이브 또는 마스터로 동작한다. BCLK 또는 MCLK가 내부 클럭 소스로 사용 가능하여 시스템 레벨 유연성을 제공한다.
또한 I²C 인터페이스를 통해 온도 및 기타 상태 데이터를 읽을 수 있다.
특허받은 능동 방사 억제는 슬루레이트 및 오버슈트 제어 회로를 포함하여 EMI를 최소화하며, 기존 D 클래스 장치에서 흔한 출력 필터가 필요 없다.
유연한 배터리 전압 감지(BDE) 메커니즘은 다양한 전류 제한, 신호 리미트 및 클램핑 기능을 트리거하도록 설정할 수 있어 배터리 전압 강하를 방지한다. 임계값, 히스테리시스, 캡처/릴리즈 속도 모두 프로그래밍 가능하다.
IC는 0.4mm 피치, 36볼 웨이퍼 레벨 패키지를 사용한다. 동작 온도 범위는 -40°C ~ +85°C의 확장 등급이다.
응용
- 스마트폰
- 태블릿
- 노트북
- 단일 리튬 이온 배터리 장치
- IoT 장치
- 완구
