16비트 아이솔레이티드 Σ-Δ 변조기
제품 상세

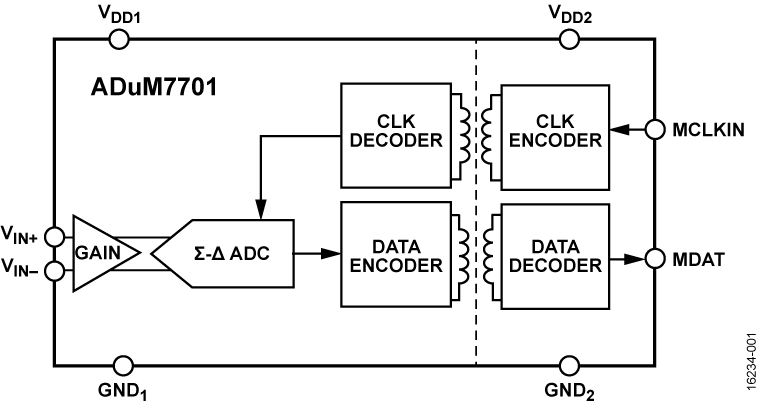

ADuM7701은 고성능 2차 Σ-Δ 변조기로, 아날로그 입력 신호를 고속 1비트 데이터 스트림으로 변환하며, Analog Devices, Inc.의 iCoupler 기술 기반 온칩 디지털 아이솔레이션 기능을 갖추고 있다. 이 디바이스는 5V(VDD1) 전원으로 동작하며, ±250mV(±320mV 풀스케일)의 의사차동 입력 신호를 수용한다. 의사차동 입력은 전류 아이솔레이션이 필요한 고전압 응용의 션트 전압 모니터링에 적합하다.
아날로그 입력은 고성능 아날로그 변조기에 의해 연속 샘플링되어, 최대 21MHz의 데이터 속도의 디지털 비트 밀도 출력 스트림으로 변환된다. 적절한 디지털 필터를 사용해 원래의 정보를 재구성할 수 있으며, ADuM7701의 20MHz MCLK 사용 시 78.1kSPS에서 86dB 신호대잡음비(SNR)를 달성할 수 있다. 시리얼 입출력은 5V 또는 3.3V 전원(VDD2)으로 동작한다.
시리얼 인터페이스는 디지털 아이솔레이션 되어 있다. 고속 CMOS 기술과 단일 칩 변압기 기술의 결합으로, 온칩 아이솔레이션은 옵토커플러 등의 대체품보다 우수한 성능을 제공한다. ADuM7701은 16핀 및 8핀 와이드 SOIC 패키지로 제공되며, 동작 온도 범위는 -40°C ~ +125°C이다.
응용
-
션트 전류 모니터링
-
AC 모터 제어
-
전력 및 태양광 인버터
-
풍력 발전기 인버터
-
ADC 및 옵토아이솔레이터 대체
장점 및 특징
-
5MHz ~ 21MHz 메인 클럭 입력 주파수
-
온도에 따른 오프셋 드리프트: 최대 ±0.6μV/°C
-
신호대잡음비(SNR): 86dB(typ)
-
16비트, 코드 누락 없음
-
풀스케일 아날로그 입력 전압 범위: ±320mV
-
ENOB: typ 14비트
-
IDD1: 최대 10mA
-
온보드 디지털 아이솔레이터
-
동작 온도 범위: −40°C ~ +125°C
-
높은 공통 모드 트랜션트 내성: 최소 150kV/μs, VDD2 = 3.3V
-
와이드 SOIC
-
16핀 SOIC_W
-
크리프 거리 증가된 8핀 SOIC_IC
-
-
안전 및 인증 승인(대기 중)
-
UL 인증
-
5700Vrms, 1분 지속, UL1577 준수
-
-
CSA 컴포넌트 수락 고지 SA
-
VOE 적합 인증
-
DIN V VDE V 0884-10
-
VIORM = 1270V 피크
-
DIN V VDE V 0884-11
-
VIORM = 1060V 피크
-
-
