ADP1055, LTC4015 및 LTC4162를 특징으로 하는 ADI의 디지털 전원 기술은 전원 관리 기능과 다중 화합물 배터리 충전 기능을 매끄럽게 통합한 최첨단 솔루션을 제공합니다. 최적의 성능과 신뢰성을 위해 설계된 이 시스템은 실시간 텔레메트리 및 진단을 제공하여, 모든 것이 원활하게 작동하도록 보장합니다. 이 시스템은 디지털 전원 관리와 유연하고 효율적인 다중 화합물 배터리 충전 기능을 결합하여, 오늘날의 첨단 시스템들이 요구하는 전원 설계 요건들을 충족하는 강력하고 다양한 기능의 솔루션을 제공하며, 미래지향적인 전원 기술의 모습을 제시합니다.

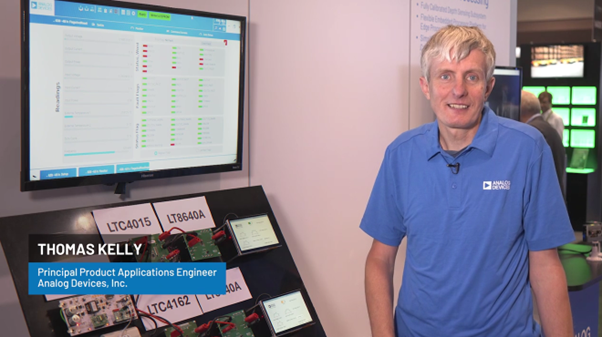

데모에서 가장 왼쪽에 보이는 첫 번째 평가 보드는 ADP1055를 사용하여 48V를 12V로 변환하는 풀 브리지 절연 토폴로지입니다. ADP1055는 PMBus 기능을 갖춘 완전 디지털 2차측 컨트롤러입니다. 12V 출력이 두 개의 디지털 통신 지원 동기식 벅 배터리 충전기로 공급됩니다.
LTC4015는 파워-패스(Power-Path), 텔레메트리, 쿨롱(Coulomb) 카운터 기능을 갖춘 다중 화합물 스텝다운 배터리 충전기로서, 디스크리트 MOSFET을 사용하여 최대 35V까지 지원하므로 사용자가 애플리케이션 요건에 맞춰 전력 요구 사항을 확장할 수 있습니다. 이번 데모에 선보인 애플리케이션에서는 LTC4015가 2셀 LiFePO4 7.2V 배터리용으로 구성되었습니다.
LTC4162는 LTC4015와 유사한 충전기이지만, 모놀리식 솔루션이라 전체 솔루션 크기를 더 작게 할 수 있지만 최대 전류 출력은 3.2A입니다.
LTC4162S는 6V 납축전지용으로 설정됩니다. 각 배터리 충전기 출력은 LT8640A 사일런트 스위처(Silent Switcher)로 연결되어 5V를 생성하며, 이 전압은 SMBus 인터페이스를 통해 각각의 배터리 충전기와 통신하는 라즈베리 파이를 구동하는 데 사용됩니다. 각 라즈베리 파이는 간단한 파이썬(Python) GUI를 실행하여 개별 충전기의 상태를 각각의 LCD 화면에 표시합니다.
ADP1055를 비활성화하면 두 개의 배터리 충전기에 공급되는 12V 입력이 차단됩니다. 그 결과, 각 충전기는 파워-패스 기술을 통해 출력을 Vin에서 각각의 배터리로 매끄럽게 스위칭하여 각 라즈베리 파이에 대한 전압을 지속적으로 유지합니다. ADP1055를 다시 활성화하면 두 충전기가 자동으로 12V 입력으로 스위칭됩니다.
보다 자세한 내용을 아나로그디바이스 홈페이지에서 만나 보세요.
