차세대 전자전(EW) 시스템 구현을 위한 ADI 솔루션 소개

현대 방위산업에서는 전자기 스펙트럼(EMS)의 주도권 확보가 핵심 경쟁력으로 주목받고 있습니다. 특히 전자전(EW: Electronic Warfare)은 다양한 전자 신호를 탐지·분석하고, 적의 전투 능력을 무력화하거나 아군 시스템을 보호하는 중요한 기술 분야로 빠르게 발전하고 있습니다. 전자전은 크게 다음과 같이 구분됩니다.

전자기 지원(ES: Electronic Support)
통신 사용이 가능한 정보 수집 및 활용 목적의 전자기 신호 탐지·분석 기술
전자기 공격(EA: Electronic Attack)
적군의 전투 능력을 저하시키거나 무력화하기 위한 전자기 공격 기술
전자기 방호(EP: Electronic Protection)
아군 시스템을 적의 전자전 공격으로부터 보호하기 위한 기술

최근에는 스마트 교란 능력의 극대화를 위한 위상 정밀 제어 기술의 중요성이 더욱 커지고 있으며, 이러한 기술은 AESA 레이다 및 전자전 통합 체계 분야에 적극적으로 적용되고 있습니다.

전자전 시스템에서 중요한 ‘자기 간섭(Self-Interference) 제거’

전자기 지원(ES) 시스템에서는 높은 신뢰도의 정보 수집 성능 확보가 매우 중요합니다. 특히 송수신 과정에서 발생하는 자기 간섭(Self-Interference)은 시스템 성능을 결정짓는 핵심 요소 중 하나입니다.
이를 해결하기 위해서는 TTD(True Time Delay) 기반의 아날로그 신호 상쇄 간섭 기술과 디지털 신호의 시간 지연 보정 기술이 필요하며, ps(피코초) 단위의 정밀 제어가 요구됩니다.
ADI는 이러한 고정밀 위상 및 시간 지연 제어를 위해 다음과 같은 솔루션을 제공합니다.

ADI 전자전(EW) 관련 주요 솔루션

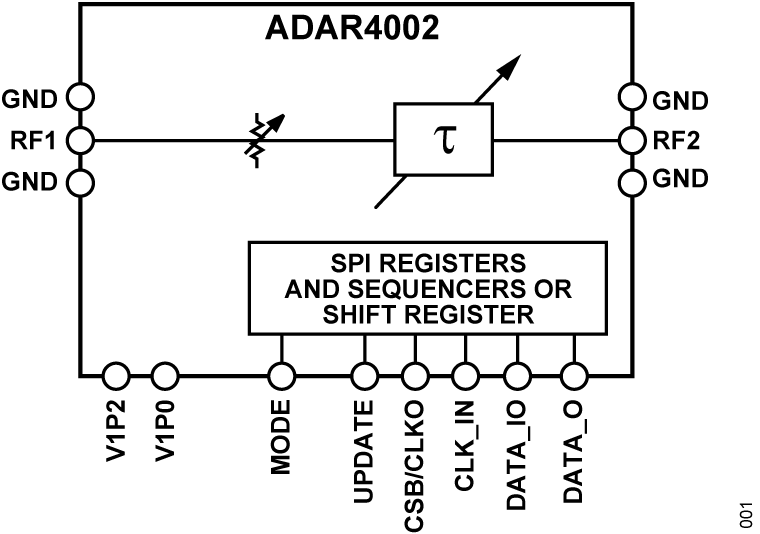

ADAR4002 https://www.analog.com/en/products/adar4002.html

ADAR4002는 Bidirectional Single Channel 기반의 TTD(True Time Delay) 솔루션으로, 정밀한 시간 지연 제어가 필요한 전자전 및 레이다 시스템에 적합한 제품입니다. 주요 특징은 다음과 같습니다.

광대역 주파수 범위 지원 (0.5GHz ~ 19GHz)
SPI(Serial Port Interface) 기반 제어 지원
시프트 레지스터 기반 디지털 제어 기능
7-bit 프로그래머블 신호 지연 정밀 제어 가능

또한 쌍방향 송수신 신호 처리가 가능한 TDU(True Time Delay Unit) 기능과 DSA(Digital Step Attenuator) 기능을 함께 제공하여, 복잡한 빔포밍 및 위상 제어 환경에서도 높은 유연성을 제공합니다.

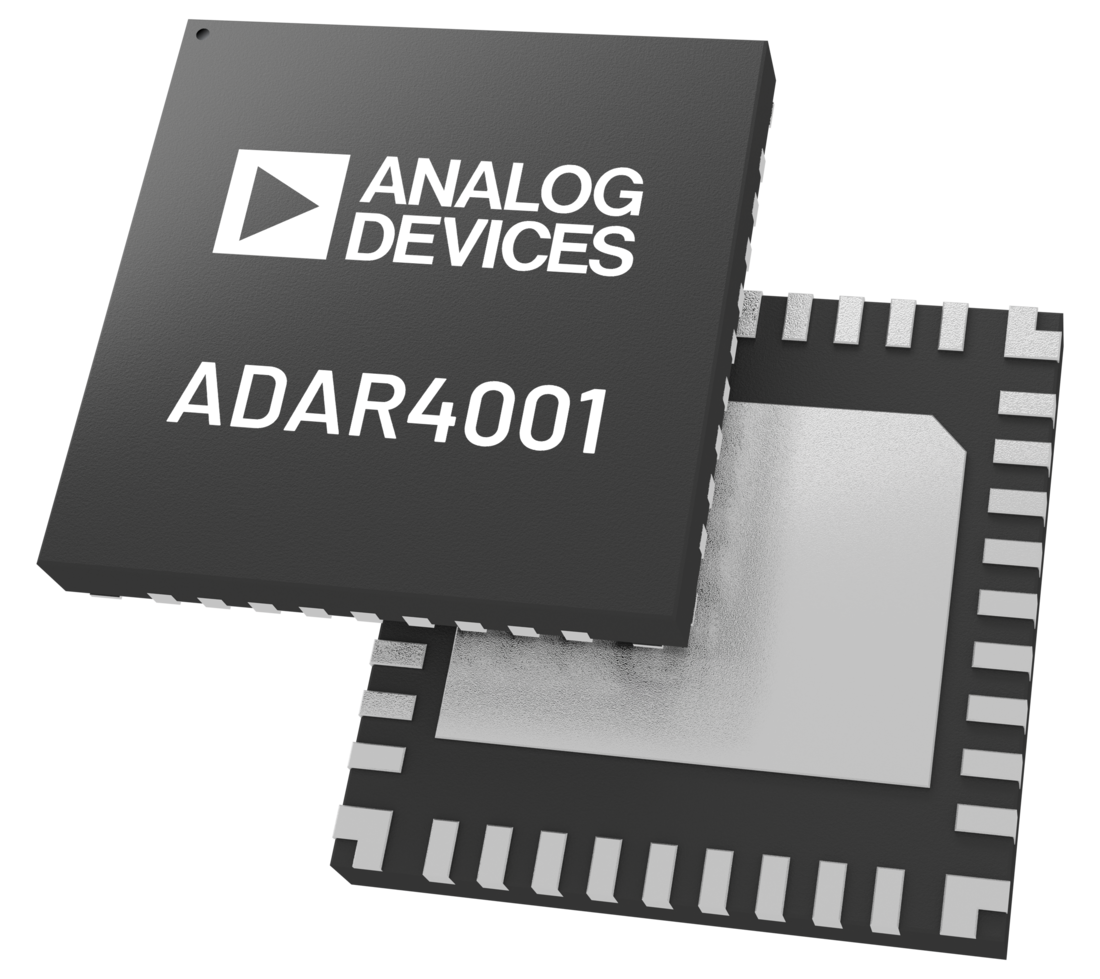

ADAR4000 / ADAR4001

ADAR4000 및 ADAR4001은 Beamformer IC 제품군으로, 다수 채널 간의 정밀한 위상 제어 및 시간 지연 보정이 필요한 환경에서 활용됩니다.
특히 수십~수백 개 채널의 위상 정밀 제어가 필요한 레이다 송수신 모듈 개발 환경에서 효과적으로 적용할 수 있습니다.
