問題：
隧道模式（Tunnel Mode）缺乏 D-PHY™ 到 C-PHY™ 轉換支援，這對 GMSL™ 系統設計會帶來什麼影響？又有何潛在的替代方案（Workarounds）？
解答：
在隧道模式（Tunnel Mode）下，由於整個 CSI-2® 封包結構會被原封不動地轉發，因此在整條鏈路（Link）上必須維持原本的物理層類型（D-PHY 或 C-PHY）。這可能是一個相當大的限制，特別是在合併多路超過 D-PHY 頻寬極限的影像流（Video streams）時。
不過，目前已有潛在的替代方案。例如，像 MAX96724 系列這類元件，能在隧道模式下執行 D-PHY 到 C-PHY 的轉換，同時確保資料完整性（Data integrity），進而為此限制提供解決方案。這讓系統設計具備更高的彈性，並能在不犧牲資料完整性的前提下處理更高的資料傳輸率（Data rates）。
GMSL 快速總覽
吉位元多媒體串列鏈路（Gigabit Multimedia Serial Link, GMSL）是亞德諾(Analog Devices / ADI) 的專利 SERDES（串列器/解串器）技術，專為透過單一同軸電纜（Coaxial cable）或兩對屏蔽雙絞線（STP）進行長距離高體量影像資料傳輸所設計。GMSL 最初因其優異的抗電磁干擾（EMI）特性與可減輕線束重量的優勢而針對車用領域開發，如今也已廣泛應用於工業、農業、醫療等多個領域。
目前 GMSL 共有三代產品：GMSL1、GMSL2 與 GMSL3。關於這三代之間的詳細深入差異，不在本文探討範圍內，但以下列出幾點有助於理解本文內容的重點：
-
本文所述的技術細節與特性不適用於 GMSL1 世代。
-
雖然完整的 GMSL 產品組合支援多種影像介面型態（包含 Parallel、相機串列介面 2 (CSI-2)、HDMI®、oLDI 等）之間的影像資料傳輸，但本文提供的資訊僅適用於支援 CSI-2 的 GMSL 元件。
圖 1. 啟用 GMSL 的點對點連接
影像源可以是感測器或處理單元；而影像接收端則可以由顯示器或其他處理器來代表。
影像介面橋接：CSI-2
CSI-2 是由行動產業處理器介面（MIPI）聯盟所訂定的高速影像介面標準。它被廣泛應用於車用電子、行動裝置、無人機、機器人等領域。通常，CSI-2 的影像源（Video source）由感測器組成（如影像感測器、雷達 Radar、光達 LiDAR）；而影像接收端（Video sink）則代表處理單元、系統單晶片（SoC）或微控制器（MCU）等。
CSI-2 屬於一種協定規範，定義了影像資料如何進行格式化、接收與傳輸，並使用 D-PHY 或 C-PHY 作為硬體層。這兩者是由 MIPI 聯盟所定義、截然不同的物理層介面，明確規範了高速資料傳輸所需的電氣特性、訊號完整性（Signal integrity）與時序特性（Timing characteristics）。
簡而言之：
-
C-PHY 相較於 D-PHY 能支援更高頻寬的應用。 兩種 PHY 使用不同的資料與時脈通道拓撲架構（Data and clock lane topologies），因此在 PCB 佈線（Layout）考量上各有不同。
-
CSI-2 的封包結構主要包含三個部分：標頭（Header）、負載（Payload）與標尾（Footer）。 儘管有些許差異，但此架構同時適用於 C-PHY 與 D-PHY。
-
標頭：包含與負載內容相關的安全防護資訊，可讓接收端提前得知應準備處理何種型態的資料。
-
負載：包含主要需要傳輸的核心資訊（如影像像素資料）。
-
標尾：透過 CRC 檢查碼來確保負載資訊的安全與完整性。
-
SERDES 影像資料傳輸
以下為您翻譯為台灣半導體與車用電子工程界慣用的專業繁體中文：
在 GMSL 系統中，CSI-2 封包（Packets）會由串列器（Serializer）接收，編碼為 GMSL 封包格式後，透過纜線傳輸至相配對的解串器（Deserializer）。解串器會解開（Unpack）影像資料，並將 CSI-2 資訊傳送給當地的處理器（Local processor）。
隨著 GMSL CSI-2 元件的演進，影像資料傳輸衍生出了兩種不同的模式。雖然這兩種模式都能確保影像內容在 GMSL 鏈路上進行安全且可靠的傳輸，但仍需考量兩者之間的特性差異。這兩種傳輸模式分別為：像素模式（Pixel mode） 與 隧道模式（Tunnel mode）。
像素模式是傳統的傳輸模式，最初隨第一代 GMSL2 產品系列推出。如圖 2 所示，在此模式下，輸入的 CSI-2 封包標頭（Header）與標尾（Footer）會被移除，資料負載（Payload）則被轉換為像素格式後透過 GMSL 鏈路傳送。從 CSI-2 格式到像素格式的轉換會在串列器端完成；而在鏈路的另一端，解串器層級會重新建構 CSI-2 架構，並在該架構中加上新的標頭與標尾。
圖 2. 像素模式傳輸（簡化圖）
相對地，隧道模式（Tunnel mode） 則會將整個 CSI-2 資料結構重新打包（Repacketize），如圖 3 所示。因此，隧道模式有時也被稱為「CSI-2 透傳（CSI-2 forwarding）」，且不支援任何基於像素的資料處理。
圖 3. 隧道模式傳輸（簡化圖）
GMSL 元件對這兩種傳輸模式的支援狀況各有不同，具體支援情形可參考各產品的技術資料表（Data sheet）。
若要成功建立 GMSL 鏈路運作，串列器（Serializer）與解串器（Deserializer）兩端必須同時支援並設定為相同的模式（同為像素模式或同為隧道模式）。若兩端的模式不匹配，將無法順利傳送影像資料。不過，GMSL 元件所支援的其他周邊介面或通訊協定（如 I2C、UART、GPIO 等）則不會受到影響。
逐項功能比對：像素模式與隧道模式之比較
在設計基於 GMSL 的系統時，根據採用的是像素模式還是隧道模式，系統設計師需要留意多項特性差異。本節將探討其中幾項關鍵特點。
這些特性差異，皆直接源自於 CSI-2 封包架構本身，以及位於 CSI-2 標頭（Header）與標尾（Footer）中的資訊型態。
資料完整性（Data Integrity）
GMSL 自身的通訊具備校驗碼（Checksum）演算法保護。除了此演算法外，CSI-2 協定也會針對資料負載（Data payload）位元組計算出一個 16 位元的 CRC，並將此資訊存放於封包標尾中。標頭資訊則不包含在此校驗碼內。
在像素模式下，CSI-2 CRC 資訊會先由串列器進行檢查與確認，確認無誤後隨即丟棄。當影像負載抵達解串器時，解串器會重新計算出一組全新的 CSI-2 CRC，並在處理器接收資料封包時由其進行檢查（如圖 4 所示）。透過結合使用 CSI-2 與 GMSL 的校驗碼機制，可確保整條鏈路的資料完整性。
圖 4. 像素模式下的影像資料完整性
在隧道模式下，資料完整性得到了進一步的提升，因為來自感測器的原始 CRC 會一路透過鏈路傳送至處理器。如圖 5 所示，串列器與解串器之間依然保有 GMSL CRC，提供了更高的資料冗餘保護（Redundancy）。
圖 5. 隧道模式下的影像資料完整性
此外，在隧道模式下，解串器層級亦支援「即時 CRC 檢查（Inline CRC check）」，能夠驗證並可選擇性地修正 CSI-2 標頭或負載的 CRC。若偵測到校驗碼不匹配，可透過錯誤回報功能進行通報。這讓系統能在 SoC 層級進行資料擷取之前，更快速地偵測出錯誤。
無論在像素模式或隧道模式下，串列器與解串器之間的資料完整性，皆可透過啟用內部的前向錯誤更正（FEC, Forward Error Correction）功能來做進一步優化。
影像匯聚（Aggregation）
在 GMSL 的語境中，匯聚（Aggregation） 指的是將多路影像串流（Video streams）合併為單一輸出的能力，從而更有效率地利用影像接收端（Video sink）的輸入引腳（Input pins）。圖 6 展示了使用兩個單輸入 MAX96717 串列器與一個雙輸入 MAX96716A 解串器進行影像匯聚的範例。
圖 6. 使用相同傳輸模式在兩個影像源之間進行影像匯聚
每個 GMSL 連接埠的傳輸模式皆為獨立設定。在圖 6 中，串列器與解串器的輸入埠必須同時設定為像素模式或隧道模式。只有在共享相同傳輸模式的影像串流之間，才能進行影像匯聚。
在混合使用的情況下（例如一條鏈路運作於像素模式，另一條運作於隧道模式），系統將不支援匯聚功能。在此情境下，兩路影像串流必須使用不同的解串器輸出埠，如圖 7 所示。
圖 7. 像素／隧道混合模式應用情境
MIPI 物理層（MIPI Physical Layer）
MIPI 轉換（MIPI Translation）
當把來自兩個或多個感測器的多路影像串流合併至單一 MIPI 連接埠時，可能會面臨另一個問題：合併後的影像資料總量可能會超出 D-PHY 10 Gbps 的頻寬極限。為了突破此瓶頸且不對架構設計造成過多限制，在影像鏈路上進行 D-PHY 到 C-PHY 的轉換是最理想的解決方案。
在像素模式下，從源端到接收端只有 CSI-2 資料負載保持不變，且該負載結構在兩種物理層下完全相同。這意味著在像素模式下，接收端與源端對於彼此使用的是何種 PHY 類型是無感（Agnostic）的。由於 PHY 封包架構僅在標頭與標尾層級有所不同，因此輸入的 D-PHY 架構可在解串器端被拆解並重新組裝為 C-PHY，而完全不會影響到負載資訊。
此轉換能力在隧道模式下原生並不具備；這也是隧道模式通常不支援 D-PHY 到 C-PHY 轉換的原因。然而也有特例存在，例如 MAX96724 / MAX96724F / MAX96724R 四輸入 CSI-2 解串器系列，即可支援多達四個 CSI-2 連接埠（可設定為 D-PHY 或 C-PHY 配置），並可設定運作於像素模式或隧道模式。對於 MAX96724 系列而言，在隧道模式下執行 D-PHY 到 C-PHY 的轉換且不影響資料完整性是完全可行的。
虛擬通道管理（Virtual Channel Management）
虛擬通道（Virtual Channels）是賦予 CSI-2 封包的標籤，用來識別各個資料負載（Data payload）。在採用影像匯聚（Aggregation）的應用中，虛擬通道顯得格外重要，因為接收端需要對多路輸入串流進行多工解調（Demultiplex），並將它們彼此區隔開來。這些標籤部位於 CSI-2 封包的標頭（Header）區段內。
因此，像素模式（Pixel mode） 允許在 GMSL 元件內部進行自訂的虛擬通道重新指派（Virtual channel reassignments）。相較之下，並非所有支援隧道模式（Tunnel mode） 的元件都具備此彈性；在隧道模式下，各個影像源（Source）必須自行設定獨立且不重複的虛擬通道。
電路圖與 PCB 佈線影響
像素模式與隧道模式的差異主要在於通訊協定層級（Protocol level），因此不會對應用的電路圖（Schematic）產生重大變更。
GMSL 元件可透過程式設定，使其預設上電（Power-up）於像素模式或隧道模式。此預設組態是透過在 CFG[#] 引腳上連接預先定義的分壓電阻網路（Resistor divider networks）來實現，詳細設定記載於各元件的 Data sheet 中。預設上電為像素模式與隧道模式所使用的電阻值會有所不同。
此外，無論預設的上電組態為何，兩種模式之間的切換也可以隨時透過暫存器寫入（Register writes）來完成。
在 PCB 佈線（Layout） 方面則完全沒有影響。像素模式與隧道模式可共用相同的 Layout 與 PCB 疊層（Stack-up）設計。
結論
深入理解 GMSL 技術中這兩種模式的差異，對於設計高可靠性、高效能的系統至關重要。表 1 針對像素模式與隧道模式所支援的各項功能進行了對照比較。
簡而言之：像素模式提供了更高的系統彈性（Flexibility）；而隧道模式則提升了資料完整性（Data integrity），但相應地犧牲了部分系統的多功能性（Versatility）。

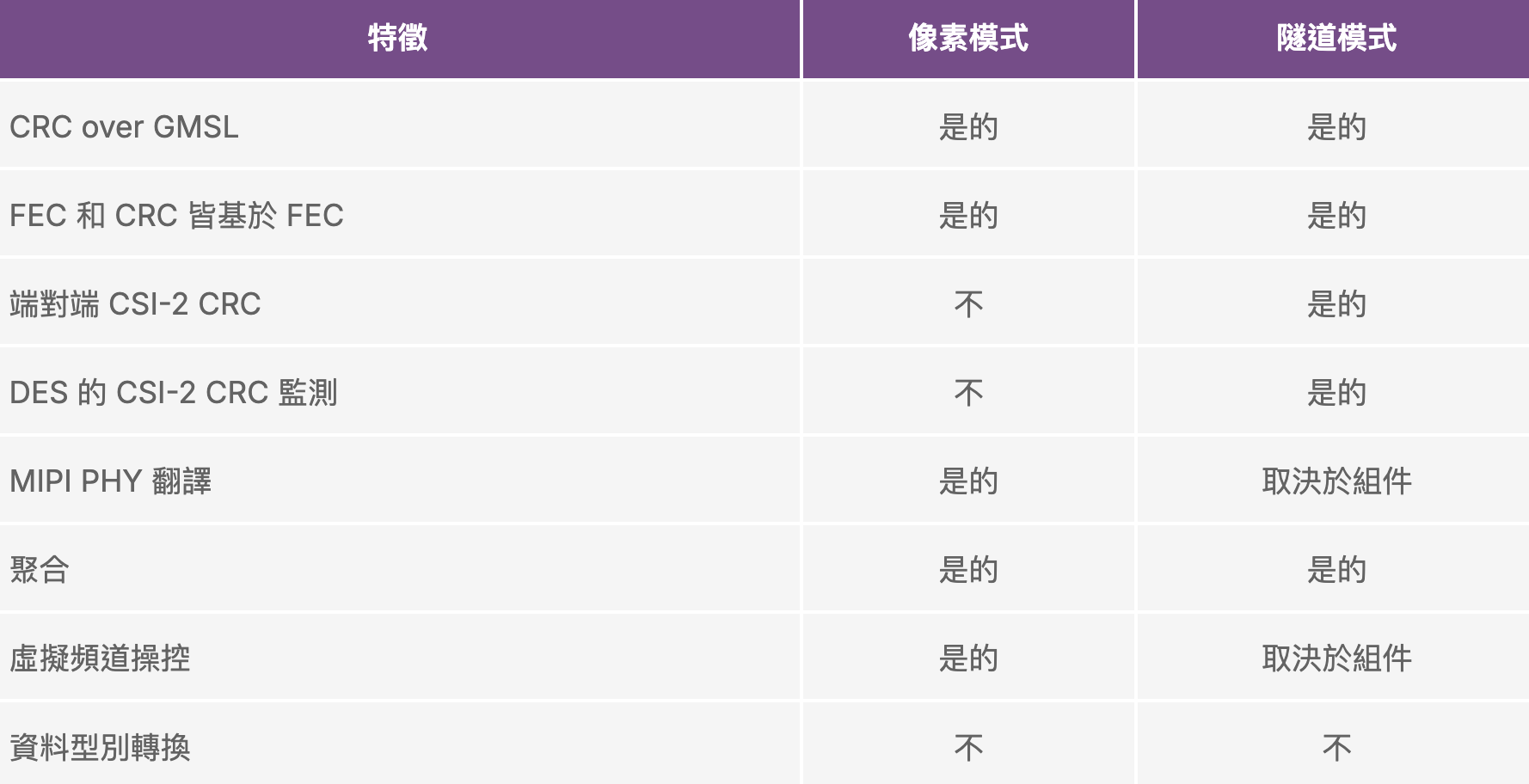

表 1. 像素模式與隧道模式之功能支援對照表
