問題：
為什麼工業級無人機（UAV）設計師會想要複製載人航空所使用的冗餘慣性架構（Redundant inertial architectures）？考慮到無人機極為嚴格的尺寸、重量與功耗（SWaP）限制，這在工程上究竟要如何實現？
解答：
隨著無人機（UAV）在都市空域（Urban airspaces）與複雜/敵對環境（Contested environments）中朝向完全自主飛行發展，慣性系統的完整性（Inertial integrity）不僅決定了系統效能，更直接影響到飛行安全與取得認證的符合度。為了滿足這些高標準，先進平台開始採用具備表決邏輯（Voting logic）的雙重或三重 IMU 配置——這正是借鏡了載人航空的實務做法。而實現這一點的核心關鍵，在於現代高整合度的 MEMS 模組能在不超出預算或重量限制的前提下，實現航空等級的冗餘設計。例如：單一 MEMS IMU 模組的尺寸可小至 $15\text{ mm} \times 15\text{ mm}$、重量低於 $1.3\text{ g}$，且耗電量僅約 $44\text{ mA}$。這意味著即使部署三重冗餘的慣性堆疊架構，也僅會增加數公克的重量，卻能提供關鍵任務（Mission-critical）運作所必需的容錯能力（Fault-tolerance）。
前言
無人航空載具（UAV，簡稱無人機）在商業、工業與國防應用中的快速普及，對精準且即時的導航與控制提出了前所未有的嚴苛要求。無論是在都市走廊進行包裹遞送、巡檢離岸風力發電機，或是執行精準農業，現代無人機都必須在動態變化且往往惡劣的運作環境中保持穩定飛行。而在這項核心能力的背後，存在著一個至關重要卻常被忽視的核心關鍵元件：慣性測量單元（IMU）。相較於 GPS 接收器每秒僅更新一次位置，或是視覺系統以有限的幀率（Frame rate）處理畫面，IMU 的運作更新率可超過 $1000\text{ Hz}$，能提供閉迴路飛行控制（Closed-loop flight control）所必需的連續高頻運動數據。IMU 就像是無人機的感測心臟，使其能夠抵抗強陣風、保持精準懸停、執行高敏捷度的飛行動作，並在衛星訊號衰減或失去視覺參考物時，依然能充滿自信地導航。然而，儘管 IMU 扮演著如此關鍵的角色，許多系統設計師對其選型仍缺乏深入理解，常常低估了感測器等級的良莠如何一路影響整個導航堆疊（Navigation stack）——從估算器收斂（Estimator convergence）、控制延遲（Control latency），乃至於任務成功率與運作安全裕度（Safety margins）。本文將深入探討為何 IMU 能決定飛行的穩定度、慣性誤差如何在導航演算法中傳播，以及消費級感測器與關鍵任務級（Mission-critical-grade）及導航級（Navigational-grade）解決方案之間的本質差異。同時，文中也將剖析多感測器融合系統（Multisensor fusion systems）的架構、IMU 效能不足所帶來的運作後果，並介紹美商亞力諾（Analog Devices, ADI）的高效能 MEMS 慣性解決方案——其能在緊湊且低功耗的封裝中，提供關鍵任務等級的極佳穩定性。隨著自主化技術的不斷推進，無人機將承擔更多攸關安全的關鍵任務；因此，深入理解 IMU 的角色，已不再只是技術上的好奇，而是確保工程實務成功的必然要求。
導航與感測：作為系統心臟的 IMU
為何 IMU 能決定飛行穩定度
無人機（UAV）之所以能維持在空中飛行，主要歸功於其 IMU 所提供的連續且高更新率之狀態資訊。雖然全球導航衛星系統（GNSS）、氣壓計與視覺感測器能提供絕對位置參考，但它們的更新率過慢，無法用來穩定控制迴路（Control loops）運作於 $100\text{ Hz}$ 至 $1000\text{ Hz}$ 的載具。在連續的馬達指令之間，IMU 是唯一速度夠快、能即時維持姿態並抑制外在干擾的感測器。
IMU 的效能之所以至關重要，是因為慣性導航在本質上是一個積分過程（Integration process）：
-
加速度計（Accelerometer） 的測量值經由積分可獲得速度與位置。
-
陀螺儀（Gyroscope） 的測量值經由積分可獲得姿態角度（Orientation）。
這些訊號中只要存在任何偏置（Bias）或雜訊，隨時間推移都會不斷累積放大。消費級（Consumer-grade）IMU 的陀螺儀偏置約為每小時數十度，加速度計偏置接近數十微重力加速度（$\mu g$），在短短數分鐘內就會累積數度的姿態誤差以及數十公尺的位置漂移（Position drift）。
相較之下，關鍵任務級（Mission-critical-grade）IMU 能提供低於每小時一度的偏置穩定度（Bias stability）與極低的雜訊密度（Noise density），可大幅降低此漂移現象。這讓無人機即使在 GNSS 訊號衰減或完全無法使用時（如室內應用情境），依然能實現穩定的懸停、精準的航向推算（Dead reckoning）與可預測的控制力。
IMU 根據精確度與任務需求通常分為四大等級：
-
消費級（Consumer-grade）： 為基本且具成本效益的單元，適用於一般消費性電子產品。
-
工業級（Industrial-grade）： 提供極佳的耐用度與可靠性，適用於車載系統與工業自動化。
-
關鍵任務級（Mission-critical-grade）： 可提供顯著提高的穩定度與精確度，專為國防與先進機器人等嚴苛環境設計。
-
導航級（Navigational-grade）： 提供極致的精確度，適用於商用客機與衛星等長時間、高攸關安全的關鍵應用。
選擇合適的 IMU 等級取決於具體的任務需求，而非盲目選擇市面上規格最高的產品。表 1 列出了這四種 IMU 等級及其典型應用情境。

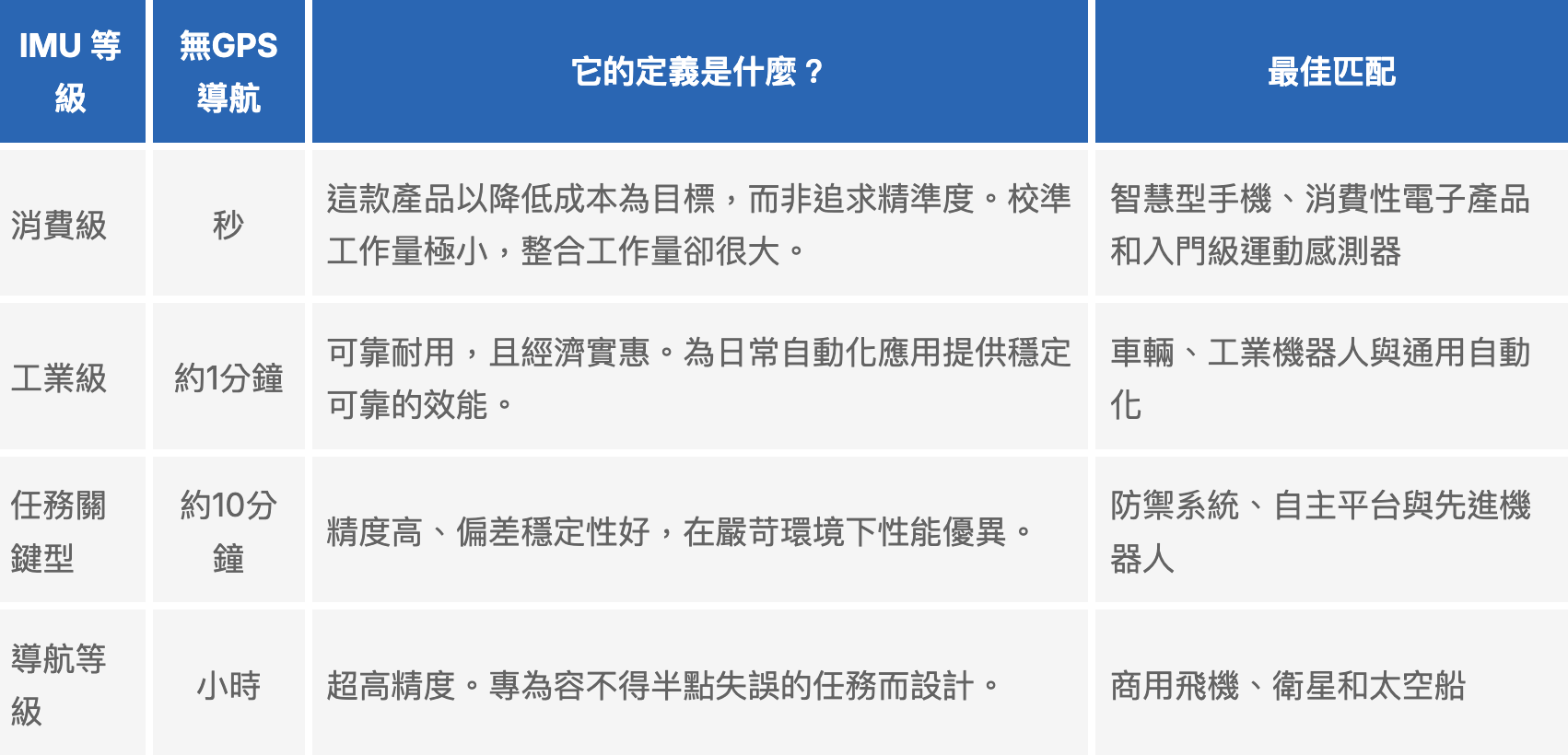

表 1. 四大 IMU 等級與其適用領域
誤差成長與運作後果
慣性導航的數學特性會直接影響任務的成敗。恆定的加速度計偏置（Bias）會導致位置誤差呈二次方（Quadratic）成長；而輕微的陀螺儀偏置則會直接造成姿態對準偏差（Attitude misalignment）。這些誤差一旦經過積分，就無法單純透過濾波（Filtering）予以消除；必須在感測器端就進行抑制，或是透過高品質的輔助測量數據（Aiding measurements）來加以校正。在實際運作中，IMU 效能不良會導致錯過航點（Waypoints）、懸停不穩定、雲台穩定度（Gimbal stabilization）下降，以及避障機制失靈等後果。以精準降落為例，無人機在兩次更新間隔較長的 GNSS 資料之間，極度仰賴慣性推算（Inertial propagation）。低階的 IMU 可能會在著陸前的最後數秒內累積數公尺的誤差，導致無法進行精準降落。
圖 1 橫向對比了 IMU 效能好壞對無人機執行任務所產生的實質影響。
圖 1. IMU 效能對無人機執行任務之影響
相反地，高完整性（High-integrity）的 IMU 能讓估算器（Estimator）僅需進行微小且連續的修正，進而確保控制過程平順且行為可預測。IMU 的精確度取決於感測器品質、感測器融合演算法（Sensor fusion algorithms）以及外部校正（External calibration）。高階 IMU 能實現精確的運動追蹤，而消費級 IMU 則可能面臨嚴重的漂移問題（Drift）。
感測器融合：將測量值轉化為狀態資訊
當 IMU 被整合至多感測器融合架構（Multisensor fusion architecture）中時，其效能才能發揮到極致。現代無人機（UAV）將慣性數據與 GNSS、氣壓計、磁力計相結合，並越來越廣泛地納入攝影機、光達（LIDAR）或雷達（Radar）。擴展卡爾曼過濾器（EKF, Extended Kalman Filters）或類似的狀態估算器（Estimators），會根據各個感測器的不確定性進行加權運算：IMU 負責驅動快速的狀態預測；而更新較慢的感測器則用來校正長期漂移（Long-term drift）。圖 2 展示了適用於無人機導航系統的模組化多感測器融合平台範例。
圖 2. 適用於無人機導航的模組化多感測器融合平台
IMU 的品質會直接影響估算器（Estimator）的運算行為。具備低雜訊且高穩定度特性的 IMU，能讓濾波器（Filter）高度信任慣性推算（Inertial propagation）的結果，進而實現低延遲與緊密的精準控制。相對地，雜訊過大或易發生漂移的 IMU，則會迫使系統必須更加仰賴更新頻率較慢的感測器；這不僅會引入控制延遲（Lag），還可能引發震盪行為（Oscillatory behavior）——在 GNSS 訊號中斷（Dropouts）期間，這種現象尤為嚴重。隨著自主化技術的進步，雖然光流（Optical flow）或雷達等更多樣的感測模態（Modalities）能為估算器提供更豐富的資訊，但它們並無法取代 IMU，而是作為輔助機制，
ADI IMU 在真實環境中展現極致精確度
選擇合適的 IMU 需要將雜訊密度（Noise density）、偏置穩定度（Bias stability）與環境韌性（Environmental resilience）與系統的效能需求相匹配，以確保在溫度劇變與高振動環境下依然能實現精確控制。先進的整合技術——包含高品質的感測器融合、適應性濾波（Adaptive filtering）以及基於機器學習的誤差補償——能完全釋放 IMU 的潛能。乾淨的電源設計、妥善的機械隔離（Mechanical isolation）以及模組化的系統架構，能進一步提升可靠度。全方位的校正與環境測試驗證了長期精確度，搭配數據驅動的持續優化，能在產品的整個生命週期中不斷改善效能。這種設計方法打造出的感測解決方案，可為無人機（UAV）、機器人與工業系統提供優異的穩定度、更緊密的控制力與具競爭力的產品差異化。ADIS16501 在緊湊的封裝中為工業級無人機提供了接近慣性導航系統（INS）的強大效能，具備2.7°/hr 的陀螺儀偏置穩定度與約~0.15°/√hr 的角度隨機遊走（Angular random walk），可實現精準的姿態控制與自主導航。其 480Hz 至 590Hz 的頻寬可支援高達約 ~1000Hz 的控制迴路，使擴展卡爾曼過濾器（EKF）能更多地仰賴慣性推算（Inertial propagation），而非頻繁依賴 GPS 或視覺校正；從而減少控制延遲，確保在強風與高敏捷度飛行動作下展現乾脆俐落的飛行響應。出廠前完成的 –40°C 至 +85°C 全溫區校正，更省去了複雜的現場校正需求。圖 3 展示了 ADIS16501 IMU 的功能區塊圖。
圖 3. ADIS165xx IMU 之功能區塊圖
ADIS16501 具備 ±14g 的加速度計量程，在機動飛行裕度（Maneuvering headroom）與低雜訊特性之間取得了絕佳平衡，能在 GPS 訊號衰減或受干擾的環境中實現精確的懸停、航點追蹤（Waypoint tracking）與降落。這款尺寸僅有 15mm × 15mm 的 BGA 封裝模組，重量低於 1.3 grams，功耗僅約 ~44mA 至 55mA，並可承受高達 1500g 的衝擊力，非常利於配置在無人機的重心（Center of gravity）附近。此外，諸如 Delta-angle / Delta-velocity（增量角度／增量速度）輸出、時脈同步（Synchronization）、自我檢測（Self-test）以及簡便的 SPI 通訊介面等功能，讓系統無需負擔完整關鍵任務級（Mission-critical-grade）系統的高昂成本與複雜度，即可獲得關鍵任務等級的穩定度與可靠性。表 2 展示了 ADI 針對無人機／多空用平台所推出的高效能感測器融合 IMU 產品陣容。

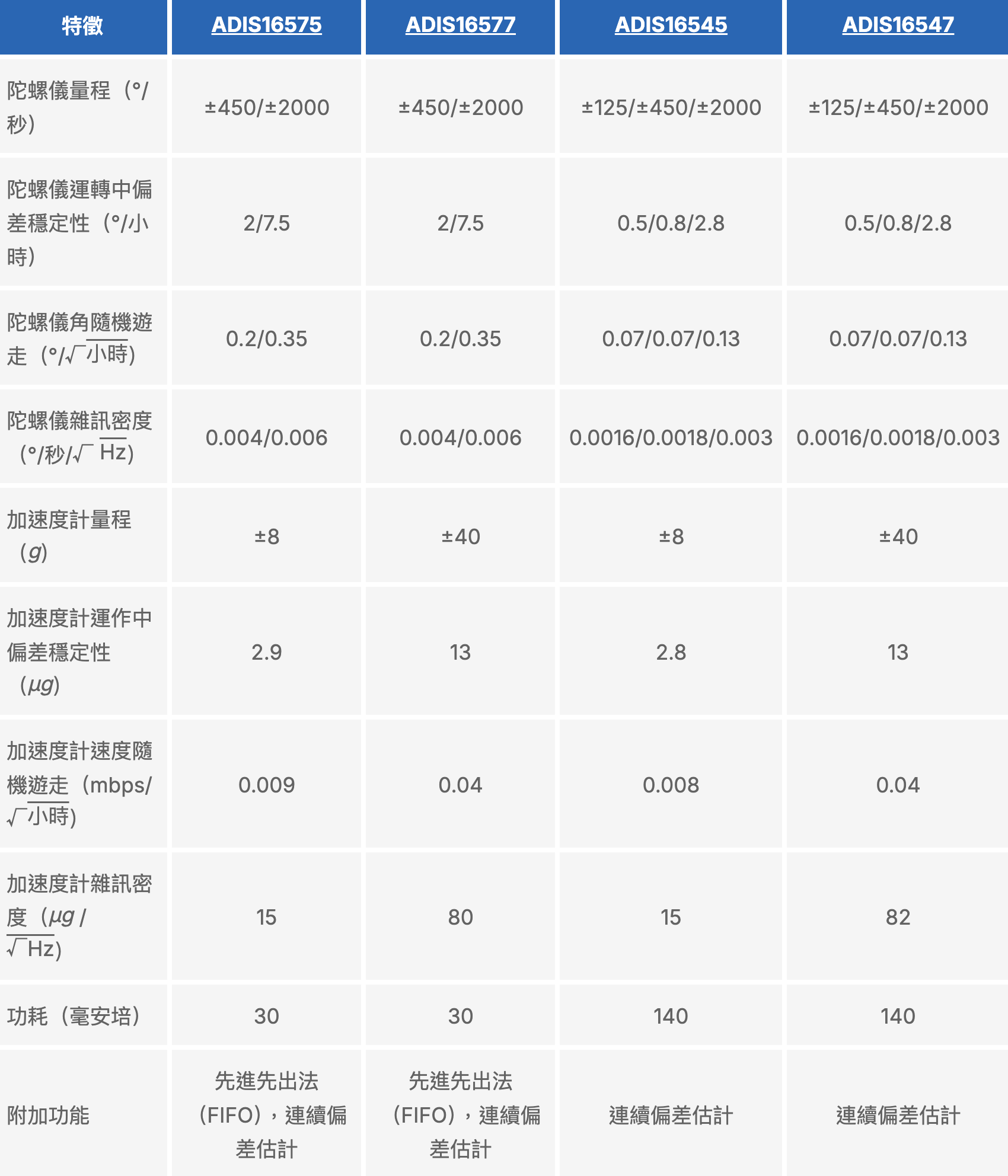

表 2. 適用於無人機／多空用平台之 ADI 高效能感測器融合 IMU 系列
導航完整性與自主飛行
隨著無人機（UAV）邁向完全自主化運作，慣性系統的完整性（Inertial integrity）變得更加舉足輕重。用於感知（Perception）、建圖（Mapping）與控制的邊緣人工智慧（Edge AI）演算法，高度仰賴乾淨且穩定的運動數據。雜訊過大的慣性輸入不僅會使影像變得模糊、破壞用於健康監測（Health monitoring）的振動特徵（Vibration signatures），還會在 GNSS 拒止（GPS-denied）環境中降低定位精確度。為了滿足安全與認證標準的期待，先進平台越來越多採用冗餘慣性架構（Redundant inertial architectures）——即結合表決邏輯（Voting logic）的雙重或三重 IMU 配置。這正是借鏡了載人航空的實務做法，並透過低 SWaP（低尺寸、輕重量、低功耗）的 MEMS 模組來實現。高效能 IMU、強健的融合演算法以及雷達等互補性感測器，共同構築了實現高可靠度自主飛行的導航核心骨幹。圖 4 展示了用於飛行穩定與控制流程的無人機感測器融合區塊圖。
圖 4. 用於飛行穩定與控制流程之無人機感測器融合區塊圖
IMU 是無人機（UAV）飛行穩定度與自主導航中不可替代的核心基石。其提供高更新率、具確定性（Deterministic）運動數據的獨特能力，支撐起了整套閉迴路控制架構（Closed-loop control architectures）——這正是讓多旋翼平台能持續懸停在空中、讓定翼機系統維持在既定航線上的關鍵所在。雖然全球導航衛星系統（GNSS）、氣壓計與視覺感測器提供了不可或缺的絕對參考基準，但它們在時間解析度（Temporal resolution）與運作連續性（Operational continuity）上，皆無法與 IMU 相媲美。消費級與關鍵任務級慣性感測器之間的品質落差，會直接體現在最終的運作後果上：穩定相對於震盪的控制力、公尺級相對於次公尺級的定位精確度，以及僅能支撐數分鐘相對於長達數小時的 GNSS 拒止導航能力。從消費級到導航級等不同 IMU 效能等級的對比可以看出：感測器的選型絕非僅是挑選元件規格，而是攸關整體系統架構的根本決策。慣性誤差傳播的數學特性極為嚴苛：
-
偏置（Bias）會經由積分累積成漂移（Drift）；
-
雜訊會破壞融合估算（Fusion estimates）的精確度；
-
劣質的環境穩定度則會削弱任務效能。
現代感測器融合架構固然能補償部分缺陷，但沒有任何演算法能還原在感測器端就已遺失的精確度。以 ADIS16500 系列為代表的高完整性 IMU，提供了嚴苛應用所需的偏置穩定度、低雜訊底限（Noise floor）與環境韌性，同時又維持了商業可行性所需的尺寸、重量、功耗（SWaP）與成本配置。展望未來，高效能 IMU 與 AI 驅動感知、冗餘架構（Redundant architectures）以及多模態感測器套件（Multimodal sensor suites）的融合，將重新定義新一代的自主化平台。隨著無人機從遙控系統轉型為在都市空域、工業設施及複雜/敵對環境中運作的完全自主體，慣性系統的完整性將不僅決定效能，更直接影響安全性與取得認證的符合度。實現高可靠度自主飛行的道路，始於對「導航優勢是由感測器端由下而上建構」的深刻理解——而 IMU 始終是這項能力中不可或缺的感測心臟。對於渴望極大化無人機效能、擴展運作邊界並建立競爭差異化優勢的企業而言，必須將 IMU 的選型與整合提升至戰略決策的高度。感測器融合平台的強健程度，完全取決於其最快速、最可靠的輸入訊號——而在飛行控制的世界裡，這項輸入無疑就是慣性數據。
結論：從架構層面打造兼具高效能、安全性與規模化的無人機系統
無人機（UAV）絕非只是獨立零組件的集合體，而是一個導航、電源與通訊持續交互作用的高度耦合（Tightly coupled）系統。漂移的 IMU 會破壞控制迴路的穩定，而這類故障極少會維持單一孤立狀態——誤差往往會透過回授迴路（Feedback loop）不斷複合放大。工業級無人機之所以能成功，關鍵在於將這些子系統視為一個協調合作的有機整體。高完整性（High-integrity）的慣性感測賦予了精準的狀態估算能力，而高度整合且最佳化 SWaP（尺寸、重量、功耗）的元件，則讓系統在不超出成本與重量限制的前提下，實現航空等級的優異效能。另外兩個同樣至關重要的無人機子系統，分別是智慧型電源與電池管理架構，以及關鍵任務通訊鏈結（Mission-critical communication link）。這些環節若出現缺陷，將直接導致飛行穩定度、續航力或運作安全性下降。本系列的第二部分（Part 2）將深入探討這些子系統之間的相互作用，並解釋為什麼工業級無人機需要與消費級無人機截然不同的底層架構。隨著法規框架日益成熟、應用場景對自主化與規模化的要求不斷提高，這種「系統工程思維」已成為不可妥協的標準。採取整體性架構設計（Holistic architecture）而非零
