摘要
本文探討傳統電磁鐵與閥門控制方法的局限性，並介紹一種整合型解決方案，利用先進的電流感測、柱塞動作偵測與預測性健康狀態監測技術，實現智慧驅動控制。
前言
體外診斷（IVD）系統高度仰賴電磁鐵和閥門以達到精確的液體控制，其效能直接影響診斷結果的準確性。然而，傳統驅動方法缺乏回授機制與進階診斷功能，導致系統故障時難以即時察覺。本文將剖析電磁鐵和閥門的常見故障點，並探討 MAX22216 如何提供高整合度的解決方案，以滿足現代 IVD 設備對電磁鐵與閥門控制的嚴苛標準。
IVD 系統中的電磁鐵和閥門
電磁鐵是一種將電能轉換為線性運動的機電裝置。當電磁鐵線圈通電時會產生磁場，驅動線圈內部的柱塞動作，進而達成簡便且可靠的位移輸出。在診斷儀器中，電磁鐵通常用來驅動閥門，透過開啟或關閉流體通道來調節液體或氣體的流動。比例閥則在此基礎上進一步延伸，可依據供電電流的大小調節開度，實現流速的精密控制。比例閥特別適用於試劑混合或檢體前處理等應用。
這些零組件對於 IVD 系統實現自動化與高精度至關重要（圖 1）。它們支援多元功能，例如：在檢體處理過程中驅動卡榫與防護蓋、在光學量測期間控制快門開闔，以及在高速運轉時確保安全互鎖。電磁閥負責管理複雜檢測流程中的流路切換、試劑輸送、廢液排放及氣體調節；比例閥則為高靈敏度檢測提供精細微調，達成精準的分注與均勻混合。此外，電磁夾爪可抓取試管、卡匣及相關耗材，推進機器人自動化運作，確保檢體在傳輸與分選過程流暢無縫。這些技術相輔相成，為現代檢驗實驗室提供不可或缺的高吞吐量、高精密度與操作安全性，同時也能與先進的機器人系統完美整合。
圖 1. IVD 系統中的電磁鐵應用範例
電磁鐵與電磁閥控制面臨的挑戰
大型 IVD 系統通常包含數十個電磁鐵與閥門，這些零組件隨著運轉時間增長，可能引發多種故障問題（圖 2），包括：
-
柱塞卡滯或堵塞：雜質異物、磨損或污染可能導致柱塞卡死或動作受阻，造成定位不到位。
-
線圈效能劣化：長時間運轉與熱循環會加速線圈老化，削弱電磁力並導致作動不穩定。
-
電氣開路或短路：配線異常或接頭老化接觸不良可能引發負載斷路或短路，阻礙正常通電。
-
閥門磨損與洩漏：機械磨損或密封件老化彈性疲乏，會導致閥門滲漏或無法完全閉合，干擾流體精準控制。
-
無聲故障（Silent Failures）：在缺乏回授機制的情況下，電磁鐵可能看似正常通電，但內部柱塞實際上並未作動，導致流體處置過程出現難以察覺的錯誤。
圖 2. 電磁鐵控制面臨的各項挑戰
上述問題除了造成技術層面的不便，更會帶來嚴重的連鎖反應。閥門或電磁鐵一旦失效，可能會中斷關鍵的流體處置流程，導致病患檢體無法如期完成分析。這種延誤會拖慢關鍵診斷報告的出具時程，直接影響臨床醫師擬定治療方針。在高通量實驗室中，即便是單一零件失效，也可能癱瘓整條檢測動線，造成數百件檢體積壓。
當此類故障發生時，維修工程師往往需要緊急除錯，甚至必須連夜搶修以恢復系統運轉。許多情況下，要精確鎖定故障組件極為耗時，現場人員常被迫採取預防性策略，一口氣更換多個閥門或電磁鐵，代價相當高昂。這不僅大幅增加維護成本，還會造成試劑浪費與檢體耗損，連帶墊高營運開銷，並衝擊醫療照護品質。
因此，整合故障偵測與預測性維護機制的先進電磁鐵控制技術，已不再只是加分項目，而是確保設備可靠度、降低停機時間並維持現代診斷流程完整性的必備規格。
典型的電磁鐵驅動方式
傳統上，電磁鐵多採用固定的電流曲線（圖 3）進行驅動。此控制時序包含三個階段：吸合（Excitation）、保持（Hold）與去磁／釋放（De-excitation）。在吸合階段，系統會在極短時間內輸出較大電流，以產生足夠的電磁力推動柱塞位移，確保柱塞迅速到位。一旦柱塞抵達定位，系統即轉入保持階段，將電流調降至較低水準，以最低功耗維持柱塞定位。調降電流有助於抑制發熱，並延長電磁鐵的使用壽命。最後，當電磁鐵斷電釋放時，磁場消失，柱塞通常會在彈簧回復力或重力作用下退回初始位置。
這種方式雖被廣泛採用，但仍存在諸多缺點。首先，從吸合電流切換至保持電流的時機通常純粹基於固定時間設定，系統盲目假設機械作動已順利完成；其次，內部缺乏回授機制來確認柱塞是否確實發生位移，容易埋下無聲故障的隱憂；最後，若吸合大電流施加時間過長，會造成不必要的電能浪費，且系統也缺乏檢測機械磨損或異常的診斷能力。
柱塞動作偵測（DPM）
MAX22216 透過內建的柱塞動作偵測（DPM）功能克服了傳統電磁鐵監控的瓶頸，無需外加任何感測器即可確認機械作動是否到位。該元件能在通電瞬間持續監控線圈電流波形，捕捉柱塞運動時因反電動勢（BEMF）所造成的電流下沉波谷（圖 4 中標示為 BEMF Dip），進而精準辨識閥門是正常開啟，抑或是處於卡滯、堵塞狀態。
圖 4. DPM 特性運作機制概覽
DPM 功能僅在線圈電流的上升緣啟動，透過預先設定的電流門檻值 DPM_START 與 DPM_THLD，能有效過濾雜訊干擾並避免誤判。當電流下沉幅度超過 DPM_THLD 門檻時，IC 即判定柱塞完成有效位移，並觸發 DPM_STATUS 旗標。波谷事件結束後，驅動器會精算兩組關鍵時序參數：REACTION_TIME（衡量觸發命令下達到柱塞開始回應的延遲時間）與 TRAVEL_TIME（代表柱塞走完完整行程的運動歷程時間）。若系統未偵測到有效的波谷特徵，IC 會主動發出警示旗標通報系統。
一旦偵測到柱塞完成有效動作，IC 便能自動從吸合電流動態切換至保持電流（圖 4 綠色曲線），在最佳化能源利用率的同時大幅減輕熱應力。這種動態調控機制能顯著提升系統能效與可靠度，對於需長時間運轉且具備高通道數的診斷儀器而言優勢尤為突出。
圖 5 說明如何運用 DPM 特性驗證電磁閥的機械運作。在作動正常的電磁閥中，線圈通電產生磁場，拉動內部柱塞由閉合位置移至開啟位置，使流體順利通過閥門。通電瞬間電流最初呈現上升趨勢，但當柱塞開始產生實體位移時，線圈的等效電感會產生變化，使電流波形出現短暫且可辨別的瞬降波谷，隨後再攀升至穩態水準。該 IC 藉由捕捉這段特徵波谷，作為柱塞已確實到位的物理依據，判定閥門運作正常，不觸發故障警報。
圖 5. 利用 DPM 機制驗證電磁閥的機械作動
相對地，圖 5 亦展示了故障狀態下的電磁閥表現。在此情境下，即便線圈已正常供電，但柱塞因卡滯、雜物堵塞或機構磨損而動彈不得。此時通電電流雖仍會持續上升，但由於缺乏柱塞的實體位移，線圈電感維持不變，電流波形呈現平滑上升直至穩態，完全沒有出現暫態波谷。由於 IC 未能偵測到柱塞位移所對應的特徵下沉，系統便判定閥門未依指令完成動作，並立即回報為異常故障。
電感量測技術
除了基礎的故障偵測功能，MAX22216 還具備即時電感量測能力。藉由動態量測電磁鐵線圈的電感值，晶片可即時推估柱塞位置變化所造成的磁路改變。柱塞在線圈內部移動時，等效電感會隨之改變：當柱塞完全推入時電感較大，部分抽離時電感則較小（圖 6）。利用此一電磁物理特性，系統無需額外加裝位置感測器或建構複雜的回授電路，即可實現無感測器式的相對位置估算。
圖 6. 透過電感量測推估柱塞相對位置
對於極度仰賴柱塞精準定位以微調流量的比例閥而言，此項技術格外具有價值。控制系統不再只能依賴開迴路電流控制，而是可直接讀取電感數據，即時校驗閥門實際開度是否與控制指令一致。這不僅能大幅提升微量注液的精準度、簡化校正程序，更能為先進流體架構提供堅實的閉迴路控制基礎。
閥門健康狀態之預測性監控
在電磁閥的整個產品生命週期中，內部機械構件難免面臨磨損、雜質沉積與材料疲勞。摩擦阻力會與日俱增，復位彈簧彈性可能逐漸疲乏，微粒沉積物也可能在柱塞或閥座表面堆積。即便閥門當下仍可勉強開闔，這些機械退化現象都會使柱塞的動態響應趨於遲鈍。這種漸進式的老化衰退在電氣特性上會直接反映為反應時間（Reaction Time）與行程時間（Travel Time）的漂移，如圖 7 趨勢曲線所示。反應時間拉長，代表磁力需要耗費更多時間來克服靜摩擦力與彈簧反向阻力；行程時間延長，則直接對應到運動阻力上升或電磁轉換效率下降所造成的動作遲緩。
圖 7. 於電磁鐵生命週期內監測反應時間與行程時間以實現預測性維護
持續追蹤這些參數的核心優勢，在於系統能在設備全面罷工之前提早掌握效能衰退的蛛絲馬跡。系統無須仰賴粗略的開／關狀態回授，更不用等到閥門徹底卡死才被動處置，而是透過監控與老化高度相關的時間參數微幅變化來進行智慧研判。藉由為狀況良好的新閥建立基準參考值（Baseline），並長期追蹤其時序漂移曲線，系統設計人員即可定義維護警戒門檻或設定趨勢警示。一旦反應時間或行程時間超出容許上限，設備管理者便能在表定維修時段主動排程換修。
此機制等於將每一次的電磁鐵動作，都轉化為一次全自動的健康度健檢。透過長效監控反應時間與行程時間的歷史趨勢，系統得以實現真正的狀態型維修（Condition-Based Maintenance），有效防範非預期停機、大幅拉高系統稼動率，並延長高負載關鍵設備中閥門的使用年限。
全方位診斷防護機制
MAX22216 整合了一整套完整的硬體保護與診斷回報功能（均可透過內部狀態暫存器讀取），確保元件在高規格診斷儀器等嚴苛環境下依然能穩健運作。這些機制主要區分為兩大類別：全域型防護與個別通道警報。
全域型防護
-
欠壓鎖定（UVLO）：當供電電壓跌落至安全臨界值以下時即刻暫停輸出，保護驅動 IC 與周邊系統免受電源抖動影響。
-
過溫保護（OVT）：即時監測晶片內部接面溫度，在溫度超越耐受上限時自動切斷驅動，避免因過熱燒毀。
-
通訊錯誤警告（COMER）：自動檢測 SPI 串列通訊鏈路中的訊號異常，確保驅動晶片與主控 MCU 之間的指令交換精準可靠。
各通道專屬故障與警報
-
負載斷路偵測（OL）：主動識別電磁鐵線圈斷線或接線鬆脫異常，避免無效的開關驅動浪費能量。
-
過電流保護（OCP）：一旦電路電流突波突破安全防護值立即觸發跳脫，保護電磁鐵本體與驅動線路。
-
吸合電流未達標警報（HHF/CDR）：當吸合電流無法在時間內達到目標設定值時觸發，警示現場可能存在線圈異常阻抗或機構嚴重卡死。
-
電阻／電感異常警報（RES/IND）：持續監測線圈基本電磁特性以捕捉潛在異狀（如匝間短路或接點氧化），強力支援預測性維護演算法。
這些防護機制除了捍衛硬體安全，更能轉化為系統層級的診斷依據。善用這些即時通報數據，工程人員能建構出具備容錯韌性的系統架構，大幅壓縮故障停機排查時間，進一步推升醫療化驗設備的整體妥善率。
IVD 應用核心優勢彙整
如前所述，大型體外診斷儀器在掌控數量龐大的閥門與電磁鐵時面臨多重挑戰。為因應機台小型化趨勢，驅動方案必須盡可能緊緻小巧，且在擴充多通道控制時不可大幅墊高線路複雜度；長時間高工作週期所積累的熱量會加速線圈老化衰竭，柱塞卡滯則可能衍生難以察覺的無聲故障；機構作動噪音與漫長的開關轉換週期會壓抑系統效能；若欠缺預測性維護機制，構件磨損往往要等到系統當機才會浮上檯面；而在高密度控制板設計中，整機散熱能效與電磁相容性（EMI）亦是艱鉅的工程課題。
MAX22216 透過超越傳統驅動架構的高度整合功能全面排解上述痛點（圖 8）。單一晶片即可支援多達 4 組獨立通道，並內建高精度電流感測電路與檢流電阻（Shunt Resistor），大幅精簡板端佈局面積。整合式電阻與阻抗量測功能有助於即時追蹤線圈老化程度，而 DPM 技術則能在毫秒間驗證機械作動正確性並標註異常。透過可調式電流與電壓斜率控制（Slew-Rate Control），能大幅降低機械碰撞應力與作動雜音；搭配主動快速退磁機制，能進一步壓縮開關週期、提升動作頻率。在預測性維護架構下，該晶片整合了阻抗分析與位移偵測，能在磨損初期及早示警。兩段式電流時序控制與「吸合自動轉保持」機制顯著改善了整體能源轉換效率，可程式規劃的斜率調節更有助於抑制高頻 EMI 輻射。這些頂尖特性，使這款 IC 成為新世代整合閥島（Valve Manifold）與高階診斷機台的智慧控制首選。
圖 8. MAX22216 克服傳統電磁鐵驅動挑戰之架構分析
產品規格摘要
MAX22216 是一款專為電磁閥、比例閥、直流馬達及繼電器等各類電感性負載所量身打造的高整合度驅動晶片。晶片內部搭載 4 組具備可程式化控制的 36V 半橋電路，單一通道可輸出最高 3.2A 峰值電流，能從容應對各類高規格 IVD 系統的驅動需求。此元件支援高彈性的拓撲架構，無論單端負載（Single-Ended）或全橋負載（H-Bridge）皆能自由配置，並提供純電壓模式、純電流模式或混合調節等多種驅動機制。
晶片搭載的進階控制功能涵蓋：大幅減輕能耗的兩段式電流時序架構、可有效抑止動作噪訊的輸出斜率管理、消除閥芯靜摩擦力的顫振控制（Dither），以及能顯著縮減閥門釋放延遲的快速去磁電路（表 1）。這些硬體機制可顯著推升機台在高通量連續作業環境下的動態反應速率與運轉能效。
受惠於精巧的封裝尺寸與豐富的智慧周邊整合，這款 IC 為現代電磁鐵與閥門控制提出了一套兼具高效能、高可靠度與預測監控能力的單晶片架構。

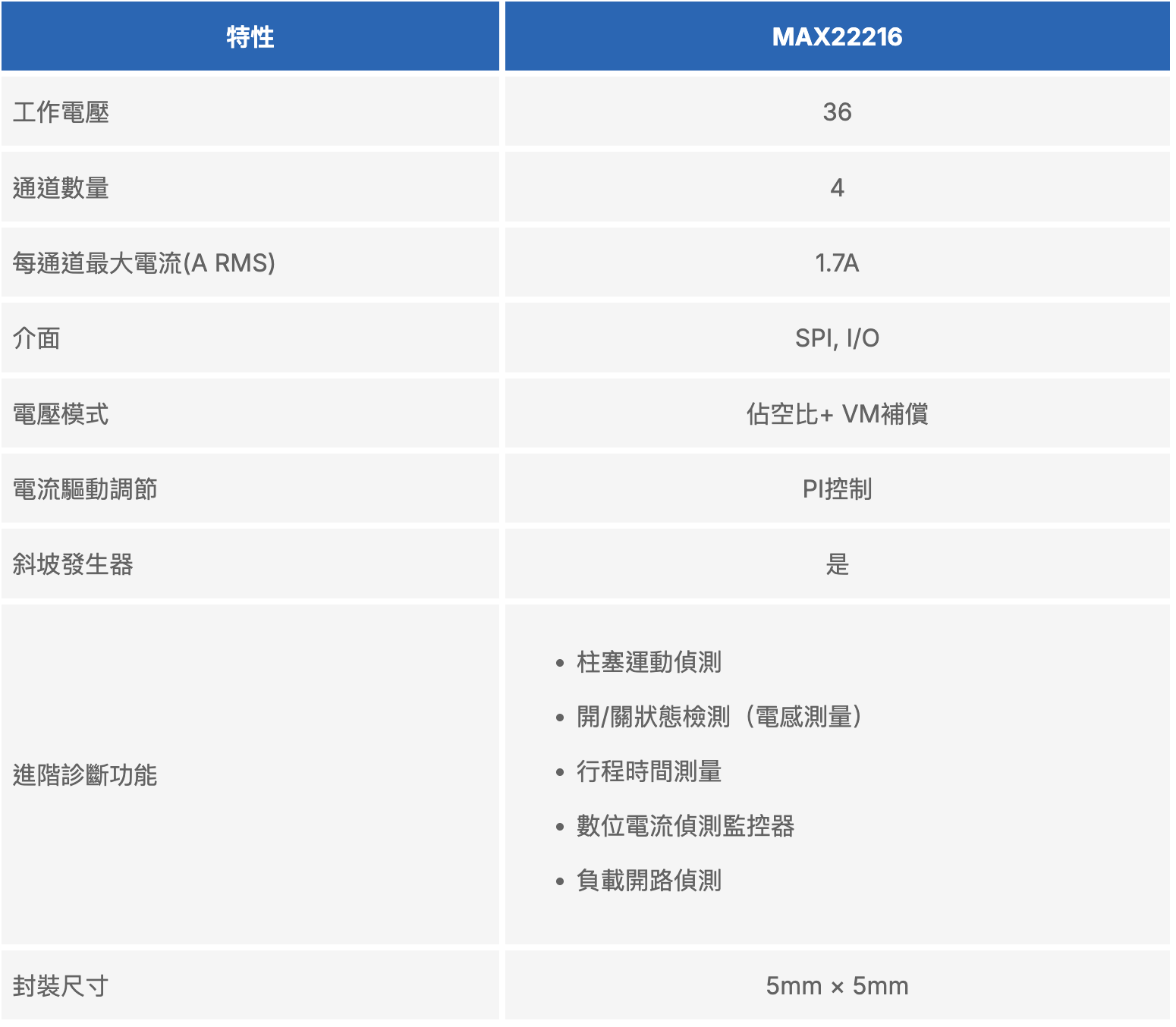

表 1. 產品核心規格總覽
結語
MAX22216 將高效能驅動架構、智慧診斷模組與節能控制策略熔於一爐，重新樹立了現代 IVD 體外診斷系統中電磁鐵與流體閥門控制的新標竿。晶片所內建的柱塞動作偵測、即時電感監控與預測性維護技術，能徹底終結無聲故障隱患並大幅壓縮設備非預期停機時間。憑藉彈性的電路配置空間、完整的安全防護機制以及小巧精悍的封裝尺寸，這款 IC 不僅大幅精簡了硬體電路設計，更能顯著拉升診斷機台的吞吐量與長期運轉妥善率。對於致力於開發下一代高效能醫療診斷機台的研發工程團隊而言，這套整合精度、能效與可靠度的完整解決方案，將能提供強大且無後顧之憂的技術後盾。
