射頻收發器測試系統化檢查清單

射頻收發器 bring-up 是在新的硬體上對收發器進行供電、配置與驗證的初始過程，以確保基本功能與穩定性。許多整合問題並非源自複雜的 DSP 或 FPGA 邏輯，而是源自電源時序、時脈或控制介面錯誤。

結構化的 bring-up 方法對於避免不必要的除錯是必要的。第一次上電檢查清單應該專注於在啟用校準或更深層的功能測試之前，驗證電源軌、時脈、控制介面以及基本的射頻訊號健全度。

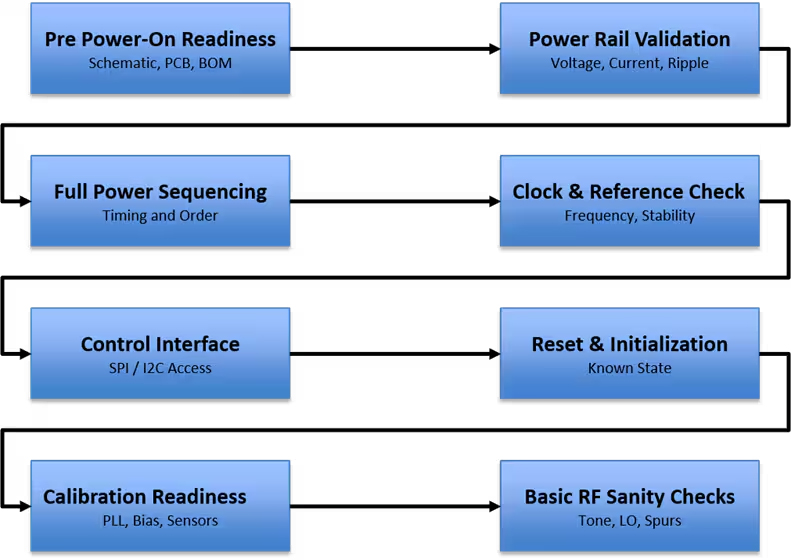

圖 1：射頻收發器 Bring-up 流程圖

圖 1 說明了一個用於射頻收發器 bring-up 的結構化第一次上電流程，從設計就緒進展到電源、時脈以及控制驗證。

1. 上電前就緒準備

在施加電源之前，必須完成對設計與設置的徹底靜態審查。

對照射頻收發器參考設計進行線路圖驗證。
確認所有需要的電源軌皆存在（類比、數位、鎖相迴路、射頻）。
從規格書審查電源時序要求與時序限制條件。
驗證時脈來源規格：頻率精確度、相位雜訊、振幅、啟動行為。
確認控制介面（SPI/I2C）正確佈線，且具備適當的電壓準位與上拉電阻。
印刷電路板組裝檢查，查看是否有焊橋（錫橋）、缺件或錯誤安裝。

在此階段中，不施加任何電源。目標是消除明顯的設計或組裝錯誤，這些錯誤可能在通電期間造成永久損壞或誤導性的故障。

2. 電源軌 Bring-Up 與驗證

電源完整性對於射頻收發器 bring-up 至關重要，且必須在啟用整個裝置之前進行驗證，以防止隱性故障。

使用限流電源供應器一次為一個電源軌上電。
在裝置引腳處測量電壓。
依據規格書檢查突入電流與穩態電流。
使用示波器監控漣波/雜訊。
確保沒有任何電源軌對另一個電源軌反向供電（back-powers）。
套用供應商的電源時序並驗證時間/順序。

3. 時脈與參考訊號驗證

時脈在早期 bring-up 期間常被忽視，然而若沒有有效的參考訊號，許多射頻收發器將無法正確回應。

驗證參考時脈存在於收發器引腳處，且具備正確的頻率與振幅。
確認時脈相對於電源軌的啟動時間。
測量工作週期（duty cycle）與波形完整性。
驗證時脈佈線沒有過度的振鈴（ringing）或衰減。
若該裝置支援內部時脈監控或狀態暫存器，應讀取這些暫存器以確認參考時脈已如預期被偵測到且鎖定。

4. 控制介面驗證

一旦電源與時脈穩定，下一步是驗證與裝置的通訊。

成功讀取裝置識別碼（device identification）或版本（revision）暫存器。
寫入並讀回暫存（scratch）或配置暫存器。
驗證正確的 SPI 模式、時脈極性與相位。
確認晶片選擇（chip select）時序與最大時脈頻率。在此階段，僅需要基本的暫存器存取。尚不應啟用任何射頻或校準功能。目標是建立對該裝置可靠且可重複的控制。

5. 重設與初始化時序

正確的重設與初始化時序可確保收發器在已知狀態下開始。

檢查硬體重設引腳行為與最小脈衝寬度。
驗證軟體重設對暫存器的影響。
確認預設暫存器數值與規格書相符。
確保從重設到閒置/待命（idle/standby）的無錯誤轉換。立即調查未預期的暫存器數值或狀態旗標，因為它們可能代表存在電源或時脈問題。

6. 校準就緒檢查

現代射頻收發器高度依賴內部校準。然而，校準應該僅在系統被確認為穩定之後才啟用。

驗證類比與射頻區塊所需的所有電源軌均已啟用。
確認參考時脈與內部鎖相迴路（PLL）能夠鎖定。
確保溫度感測器或偏壓電路回報有效數值。
檢查沒有設定任何故障或錯誤旗標。過早運行校準可能會掩蓋真實問題並使除錯複雜化。

7. 基本射頻訊號健全度檢查

一旦數位控制路徑獲得驗證，即可進行基本的射頻健全度測試，以確保訊號路徑處於作動狀態。

啟用低功率發射單音（transmit tone）並在頻譜分析儀上觀察。
驗證輸出頻率與設定的本機振盪器（LO）相符。
檢查是否有輸出遺失、錯誤頻率或大雜散（spurs）。
若支援，將發射迴路迴授至接收（Loop back transmit to receive），以確認基本接收功能。這些測試確認的是基本射頻功能，而非效能。

8. 記錄與文件化

在 bring-up 期間，詳細的文件記錄對於追蹤進度與問題至關重要。

記錄測量結果、暫存器設定以及觀察現象。
擷取示波器與頻譜分析儀截圖。
記錄預期與未預期的行為。
維護一份帶有通過/失敗（pass/fail）狀態的檢查清單。文件記錄有助於排除未來的問題，並支援交接給其他團隊。

為下一階段做好定位

一次成功的射頻收發器 bring-up 很少是關於解決單一複雜問題；它是關於有方法地驗證基本要素並一步一步消除不確定性。透過遵循一份涵蓋電源、時脈、控制介面、校準就緒狀態與基本射頻健全度的結構化第一次上電檢查清單，工程師可以顯著減少除錯時間，並避免被次要或誤導性的問題分散注意力。
