適用於低 EMI、高度受限應用的超薄 Silent Switcher 3 μModule 穩壓器
摘要
隨著電子系統變得更薄、更密集且受到的機械結構限制更多，電源供應器的高度往往與佔位面積、效率和雜訊效能一樣關鍵。這項挑戰透過超低外形高度的 µModule 穩壓器得到了解決，該穩壓器在僅 1.92 mm 高度的封裝中提供高效率的降壓轉換與可觀的電流能力。這種極為纖薄的外形尺寸有助於設計人員將高效能電源調節整合到空間與高度限制嚴格的系統中。該元件採用 Analog Devices 的 Silent Switcher 3 架構建構，還支援低 EMI 效能與可預測的運作，無需進行大量的電路板層級微調，使其非常適合高度受限、對雜訊敏感的設計。
引言
現代電子系統要求在日益緊湊且低外形的外形尺寸中實現更高性能。諸如光學模組、FPGA 與 ASIC 電源軌，以及高密度通訊系統等應用，往往不僅受到電路板面積的限制，更關鍵的是受到有限的垂直（Z 軸高度）淨空限制。同時，這些設計必須符合嚴格的電磁干擾 (EMI) 要求，以確保系統可靠性與合規性。為這些環境設計電源解決方案充滿挑戰。雖然傳統切換式穩壓器提供高效率與小佔位面積，但要實現低 EMI 通常需要仔細的 PCB 佈局與反覆的最佳化。這些挑戰在佈局靈活性受限的高密度系統中被進一步放大。
Analog Devices 的 Silent Switcher 3 技術透過先進的內部佈局與封裝技術將 EMI 降至最低，從而解決了這些問題，並顯著降低了對 PCB 佈局品質的依賴。結合 µModule 電源解決方案所提供的高水準整合度，設計人員可以實現具有可預測效能的小型化、易於使用的穩壓器。
LTM4732 將 Silent Switcher 3 技術整合到超薄 µModule 穩壓器中，藉此擴展了這種方法。其結果是一個完整的電源解決方案，結合了低 EMI 效能、高效率以及針對空間受限應用的易於設計性。
超薄外形尺寸的優勢
LTM4732 透過其超薄、高度整合的 Module 設計提供了顯著的機械優勢。如圖 1a 所示，該封裝的高度僅 1.92 mm，使穩壓器能夠容納於垂直淨空受限的系統中。其外形高度可與 1206 封裝尺寸的電容相媲美，對於完全整合的 4A 電源解決方案而言，這是一個極低的厚度。

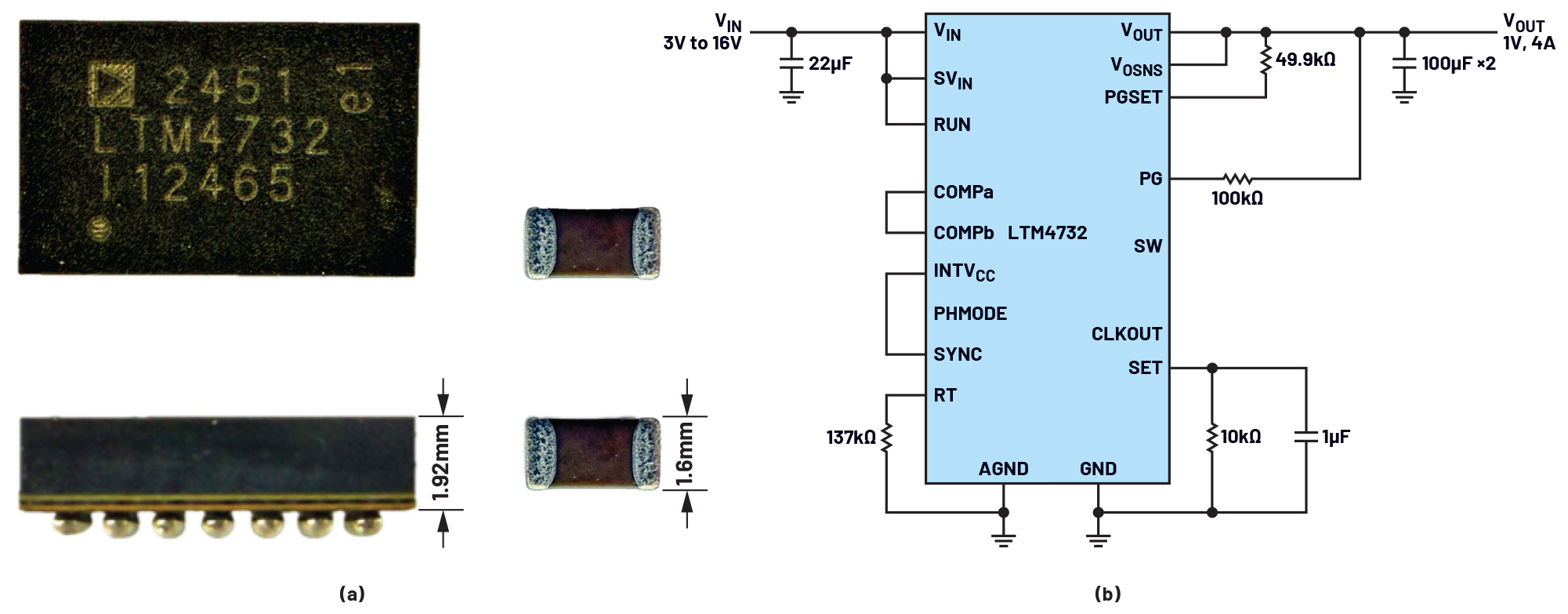

圖 1. LTM4732 超薄 μModule 穩壓器：(a) 封裝高度比較；(b) 典型 3V 至 16V 輸入、1V、4A 降壓應用電路。
這種高水準的整合簡化了元件選擇與 PCB 佈局，同時將整體解決方案的外形高度降至最低。由此產生的低外形設計非常適合高密度組裝的電路板、間距緊密的電路板組件，以及其他元件高度是關鍵設計限制的應用。
典型應用
此 µModule 穩壓器非常適合需要精巧、低外形電源解決方案的應用，包括 FPGA 和 ASIC 電源軌、光學模組以及高密度通訊系統。這些應用通常在有限的電路板面積和機械限制內需要有效率的負載點調節。圖 1b 顯示了 12V 輸入至 1V 輸出設計的典型應用電路。Module 中的高水準整合透過在單一封裝內納入功率開關、電感器和支援電路，簡化了實作過程。因此，只需極少數的外部元件，即可降低設計複雜性並改善佈局一致性。儘管具有精巧、超薄的外形尺寸，該元件在寬廣的負載範圍內仍能維持高效能，如圖 2a 所示。由此產生的低功耗損有助於限制溫升，從而實現可靠的運作，特別是在散熱管理選項可能受限的情況下。

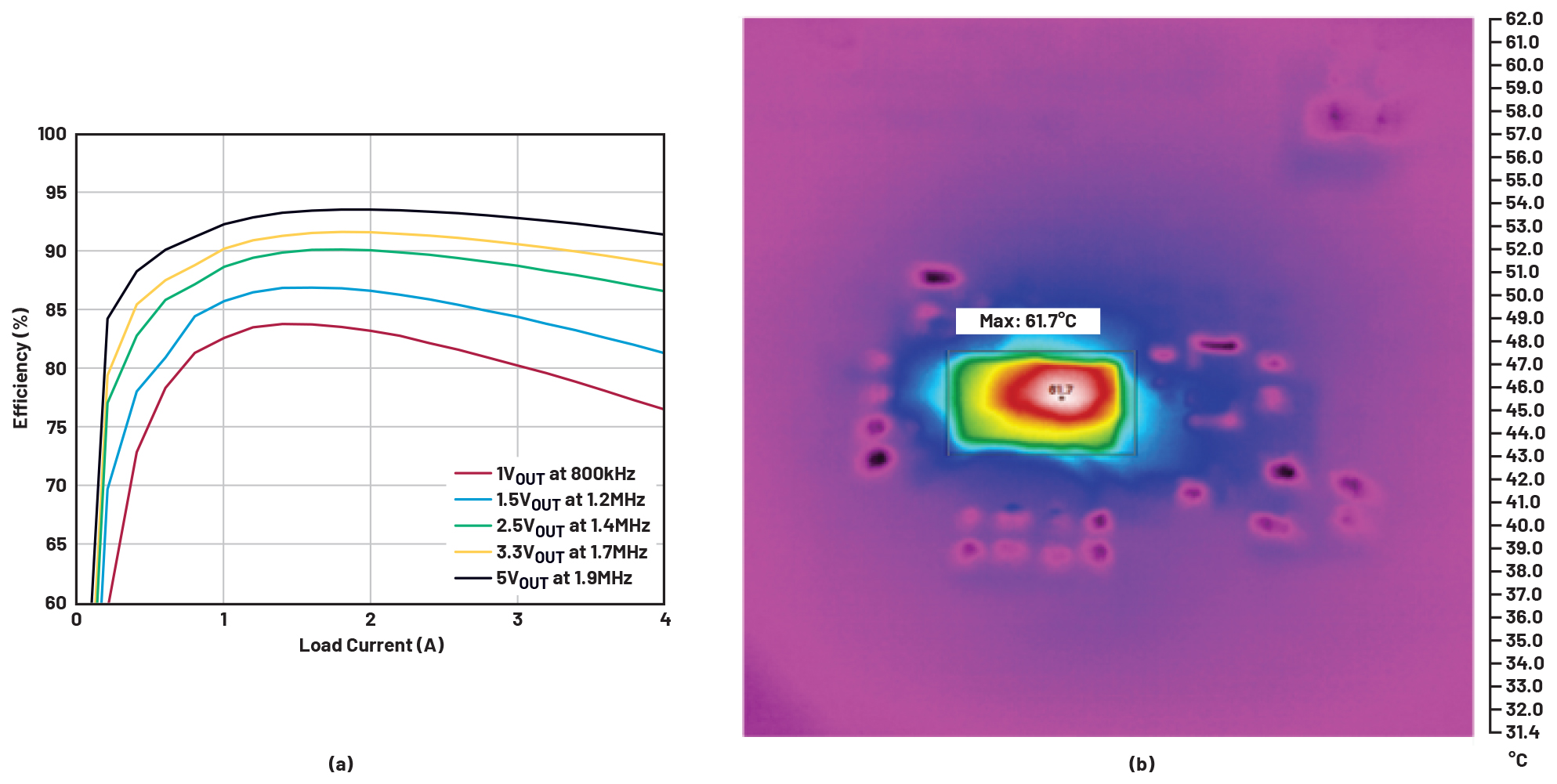

圖 2. LTM4732 (a) 效率，VIN = 12V；(b) 熱效能，VIN = 12V，負載 = 4A，VOUT = 1V (最高 61.7°C)。
採用 Silent Switcher 3 技術的低 EMI 效能
在切換式穩壓器中實現低 EMI 通常需要仔細的 PCB 佈局和開關迴路寄生效應的控制，特別是在精巧的高密度系統中。LTM4732 採用了 Silent Switcher 3 架構，透過最佳化的內部電流迴路和專有的封裝設計技術將 EMI 降至最低。透過將關鍵開關路徑包含在封裝內，該元件減少了輻射發射並降低了對 PCB 佈局品質的依賴。圖 3 顯示了典型應用中的輻射 EMI 效能。該元件在極少外部濾波的情況下符合 CISPR 22 B 級限制，有助於簡化對雜訊敏感系統中的合規性。

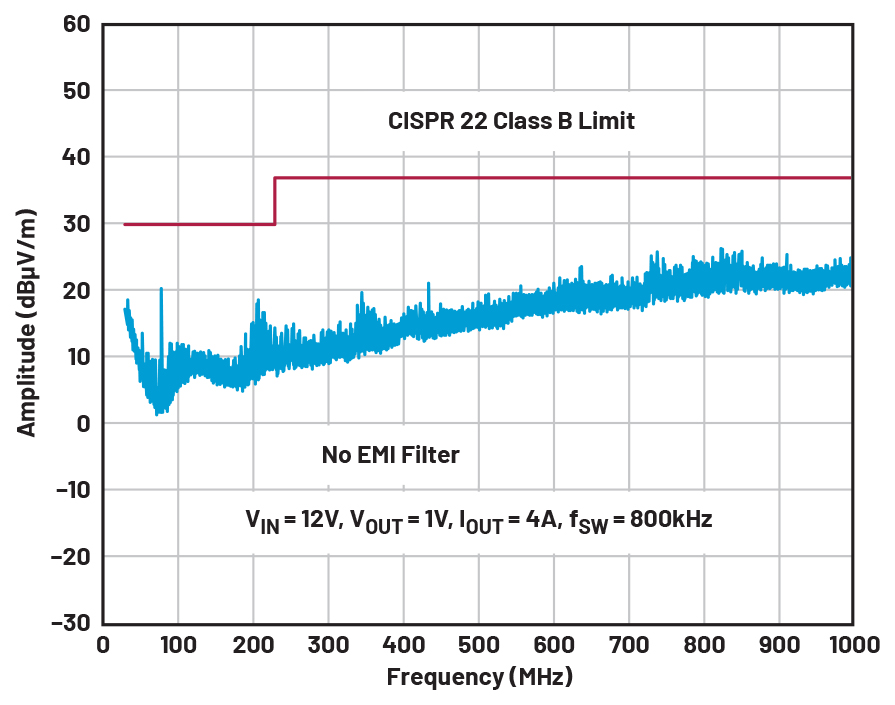

圖 3. LTM4732 輻射 EMI 效能（CISPR 22 B 級），VIN = 12V, VOUT = 1V, IOUT = 4A, fSW = 800kHz
輸出雜訊頻譜密度
Silent Switcher 3 技術還能在寬廣的頻率範圍內實現低輸出雜訊。如圖 4a 所示，與傳統切換式穩壓器相比，LTM4732 表現出實質上更低的輸出雜訊頻譜密度，特別是在較低頻率下。
圖 4b 中的時域量測顯示，在 10 Hz 至 100 kHz 的頻寬內，其整合輸出雜訊為 6.8 µV rms，相較之下傳統切換器為 116 µV rms。更乾淨的時域波形和更低的整合雜訊可以減少對額外後置調節濾波的需求，同時有助於保持下游對雜訊敏感電路的效能。
具多相運作的可擴展功率
LTM4732 支援多相運作，允許的多個元件並聯運行以適用於更高電流的應用，同時保持低 EMI 效能。透過跨相位共享電流和熱負載，該解決方案實現了具備改良散熱管理的可擴展供電。更多詳細資訊可在「用於高密度應用的多相、超薄、低雜訊電源解決方案 (Multiphase, Ultra-Thin, Low-Noise Power Solutions for High-Density Applications)」中取得。

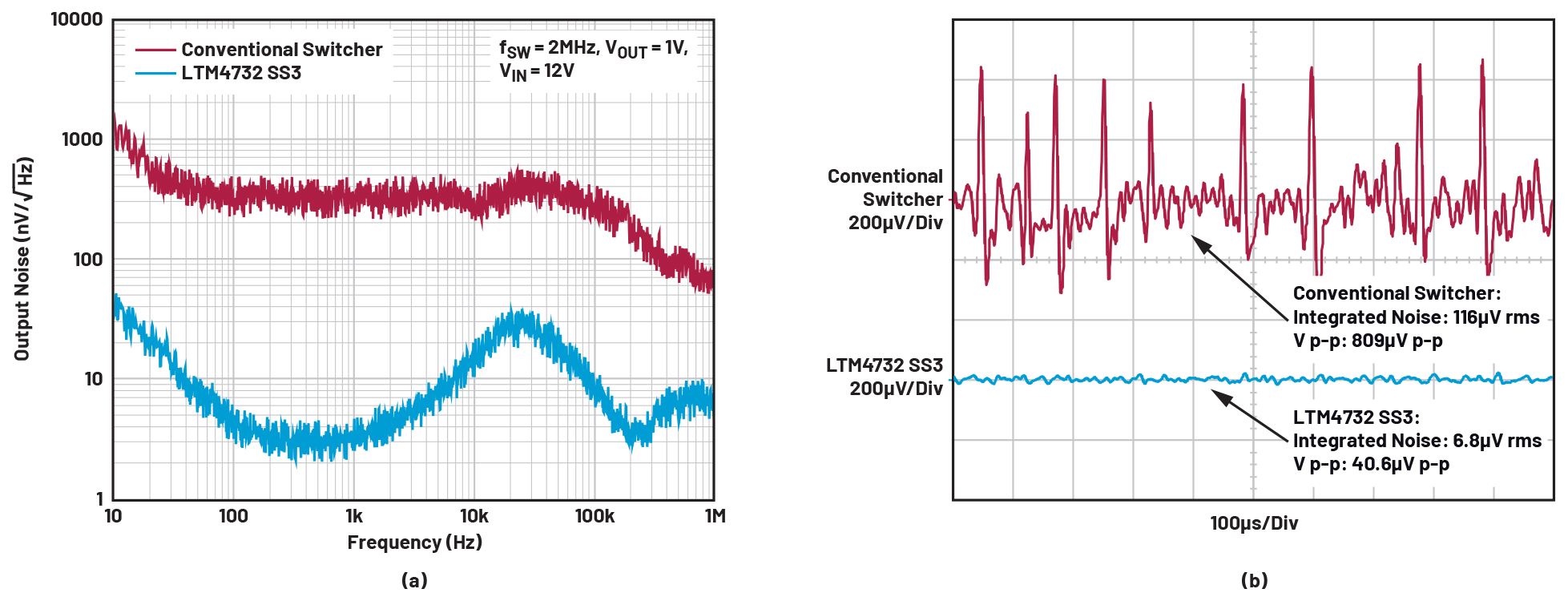

圖 4. 輸出雜訊比較：(a) 輸出雜訊頻譜密度；(b) 1ms 時域波形與整合雜訊。
結論
LTM4732 將 Silent Switcher 3 技術整合在超薄的 µModule 形狀因數中，提供低 EMI 效能並降低對 PCB 佈局的敏感度。其高度整合的設計簡化了實作，同時在高度受限的環境中實現有效率的供電。
透過結合超薄外形尺寸、高效率、易用性以及強韌的 EMI 效能，該元件在空間受限的電子系統中實現了可靠的供電。
